| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | J41 | 连接形式 : | 法兰 |
| 材质 : | 铜 | 公称通径 : | DN80 |
| 3C阀门类别 : | 工业 | 适用介质 : | 油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 类型(通道位置) : | 直通式 |
| 规格 : | DN80 |

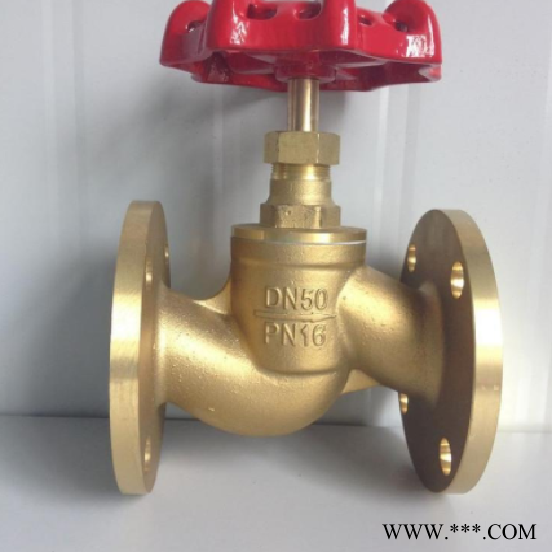

一、J41铜截止阀产品概述
黄铜截止阀主要用于切断介质、调节和节流用。由于阀瓣与开关之间的行程小，密封面又能承受多次启闭，适用于需要频繁开、关的场合。截止阀工作介质为水、油、气等，工作温度-10℃≤ t ≤120℃,公称压力为1.6MPa。
二、J41铜截止阀产品特点
1.截止阀产品选用铜材采用红冲热锻工艺，DN25规格以下截止阀采用二道密封。
2.截止阀开启和关闭过程中，由于阀瓣于阀体密封面间的磨擦力比闸阀小，因而耐磨。
3.开启高度一般仅为阀座通道直径的1/4，通常只有一个密封面，制造工艺好、便于维修。
三、J41铜截止阀连接尺寸
| 公称压力 | 公称通径 | 尺寸㎜ | ||||||||
| PN（Mpa） | DN（㎜） | L | D | D1 | D2 | b | Do | H | H1 | Z-Φd |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 75 | 110 | 119 | 4-Φ14 |
| 20 | 150 | 110 | 75 | 55 | 14 | 75 | 110 | 120 | 4-Φ14 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 75 | 116 | 126 | 4-Φ14 | |
| 32 | 180 | 135 | 100 | 78 | 15 | 120 | 143 | 160 | 4-Φ18 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 120 | 147 | 168 | 4-Φ18 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 160 | 172 | 194 | 4-Φ18 | |
| 65 | 290 | 180 | 145 | 120 | 18 | - | - | - | 4-Φ18 | |
| 80 | 310 | 195 | 160 | 135 | 20 | - | - | - | 8-Φ18 | |
| 100 | 350 | 210 | 180 | 155 | 20 | - | - | - | 8-Φ18 | |
| 125 | 400 | 245 | 210 | 185 | 22 | - | - | - | 8-Φ18 | |
| 150 | 480 | 280 | 240 | 210 | 24 | - | - | - | 12-Φ23 | |
