| 品牌 : | 京蝶阀门 | 型号 : | JJM8 |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 工作温度 : | 常温 | 订货号 : | 49188214 |
| 货号 : | 49188214 | 压力环境 : | 常压 |
| 驱动方式 : | 手动 | 公称通径 : | DN50 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 阀体 | 用途 : | 放水 |
| 适用介质 : | 水 | 类型(通道位置) : | 二通式 |
| 规格 : | DN50 | 是否跨境货源 : | 否 |

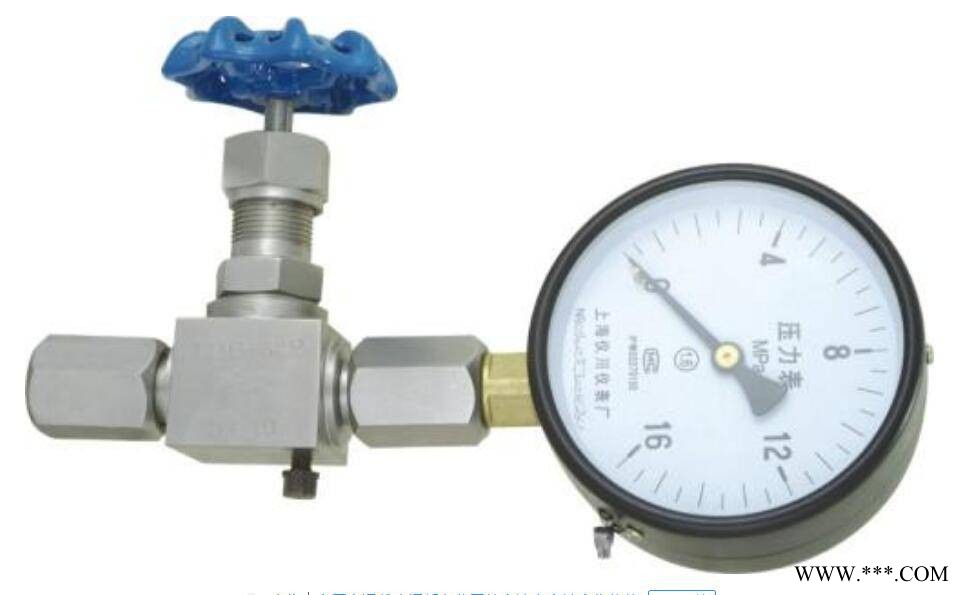

JJM8压力表截止阀介绍
JJM8压力表截止阀可以直接与压力表连接, 一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。广泛用于电厂、钢铁厂、石油、化工。柱塞截止阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
一、JJM1结构形式
应用规范
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
主要外形形式
| 规格 | M1 | M2 | L1 | H | Do | 重量（kg） |
| DN6 | M20×1.5左 | M20×1.5 | 112 | 84 | 63 | 0.65 |
性能规范 单位：MPa
| 实验项目 | 压力值 |
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要外形尺寸
| 规格 | M1 | M2 | L1 | H | Do | 重量（kg） |
| DN6 | M20×1.5左 | M20×1.5 | 120 | 93 | 63 | 0.9 |
注：JJMI采用热锻压阀体， JJM8比JJM1多一个排气阀
