| 产品特性 : | 优质 | 品牌 : | 工奥阀门 |
| 型号 : | J61Y-P54100V | 连接形式 : | 焊接 |
| 材质 : | 碳钢 | 公称通径 : | DN400 |
| 3C阀门类别 : | 工业 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 美标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 类型(通道位置) : | 二通式 |
| 规格 : | DN400 |

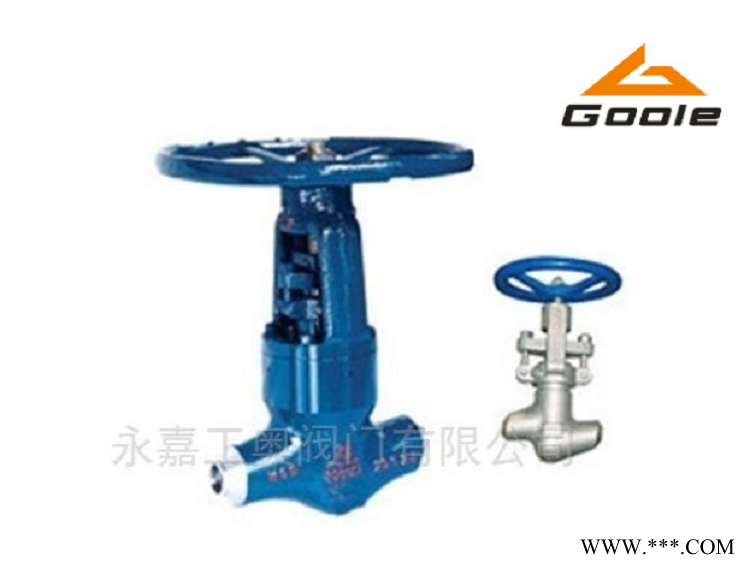

J61Y-P54100V电站截止阀主要特点及用途
①阀门与管路连接采用焊接式结构，安装方便，无泄漏。
②密封面不易磨损、擦伤、密封性能好、寿命长。
③结构紧凑、启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
⑤多种结构形式，便于用户选择。
电站截止阀主要性能和使用范围
产品型号 |
公称压力PN(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度（℃） |
适用介质 |
|||
壳体强度 |
密封 |
P54 |
P55 |
P57 |
||||
| J61H-100Y
|
10 |
15 |
11 |
/ |
/ |
/ |
≤450(425) |
水、蒸汽、油品 |
| J61H-200Y
|
20 |
30 |
22 |
/ |
/ |
/ |
||
| J61H-250Y
|
25 |
38 |
28 |
/ |
/ |
/ |
||
| J61H-320Y
|
32 |
48 |
36 |
/ |
/ |
/ |
||
J61Y-P54100V |
/ |
30 |
12.5 |
10 |
/ |
/ |
≤540 |
蒸汽 |
J61Y-P54140V |
/ |
38 |
17.5 |
14 |
/ |
/ |
||
J61Y-P54170V |
/ |
53 |
21.3 |
17 |
/ |
/ |
||
J61Y-P55100V |
/ |
38 |
12.5 |
/ |
10 |
/ |
≤550 |
|
J61Y-P55140V |
/ |
48 |
17.5 |
/ |
14 |
/ |
||
J61Y-P55170V |
/ |
53 |
21.3 |
/ |
17 |
/ |
||
J61Y-P57100V |
/ |
48 |
12.5 |
/ |
/ |
10 |
≤570 |
|
J61Y-P57140V |
/ |
55 |
17.5 |
/ |
/ |
14 |
||
J61Y-P57170V |
/ |
60 |
21.3 |
/ |
/ |
17 |
||
电站截止阀主要零件材料
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
J61H型 |
25 |
25 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢 |
J61Y型 |
25 |
25 |
铬不锈钢 |
25 |
硬质合金 |
||||
J61Y-P54型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
J61Y-P55型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
||||
J61Y-P57型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬质合金 |
电站截止阀主要尺寸及重量
公称通径DN |
主要外形尺寸和连接尺寸(mm) |
重量(kg) |
||||||
L |
D1 |
D2 |
D3 |
α |
H |
D0 |
||
J61Y-100、200、250、320 J61Y-P54100V、P54140V、P54170V |
||||||||
10 |
120 |
12 |
25 |
/ |
37.5° |
189 |
140 |
3 |
15 |
150 |
17 |
36 |
/ |
37.5° |
250 |
200 |
9 |
20 |
135 170 |
22 |
42 |
/ |
37.5° |
252 |
200 |
11 |
25 |
135 170 |
26 |
42 |
/ |
37.5° |
254 |
240 |
13 |
32 |
170 180 |
31 |
44 |
/ |
37.5° |
254 |
280 |
17 |
40 |
230 |
38 |
60 |
/ |
37.5° |
440 |
280 |
23 |
50（1） |
250 |
50 |
82 |
/ |
32° |
453 |
320 |
68 |
50（2） |
320 350 |
50 |
82 |
/ |
32° |
455 |
320 |
72 |
65 |
370 260 |
69 |
100 |
110 |
32° |
630 |
400 |
83 |
80 |
400 430 470 |
84 |
108 |
130 |
32° |
672 |
450 |
118 |
100 |
455 560 |
107 |
144 |
165 |
32° |
761 |
500 |
185 |
125 |
600 |
124 |
170 |
184 |
32° |
885 |
550 |
249 |
150 |
700 |
146 |
180 |
212 |
32° |
930 |
600 |
358 |
J61Y-P55100V、P55140V、P55170V J61Y-P57100V、P57140V、P57170V |
||||||||
10 |
120 |
12 |
28 |
/ |
37.5° |
189 |
140 |
3 |
15 |
150 |
17 |
40 |
/ |
37.5° |
250 |
200 |
9 |
20 |
135 170 |
22 |
46 |
/ |
37.5° |
252 |
200 |
11 |
25 |
135 170 |
26 |
46 |
/ |
37.5° |
254 |
240 |
13 |
32 |
170 180 |
31 |
49 |
/ |
37.5° |
254 |
280 |
17 |
40 |
230 |
38 |
60 |
/ |
37.5° |
440 |
280 |
23 |
50(1) |
250 |
50 |
90 |
/ |
32° |
453 |
320 |
68 |
50(2) |
320 350 |
50 |
90 |
/ |
32° |
455 |
320 |
72 |
65 |
370 260 |
69 |
104 |
110 |
32° |
630 |
400 |
83 |
80 |
400 430 470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
100 |
455 560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 |
125 |
600 |
124 |
170 |
184 |
32° |
885 |
550 |
249 |
150 |
700 |
146 |
180 |
212 |
32° |
930 |
600 |
358 |
