| 形态 : | 旋塞式 | 连接形式 : | 内螺纹 |
| 压力环境 : | 常压 | 品牌 : | 捷阀 |
| 公称通径 : | 15-50（mm） | 流动方向 : | 单向 |
| 材质 : | 不锈钢 | 工作温度 : | 高温 |
| 型号 : | J11W-16P | 适用介质 : | 各种高腐蚀化学介质 |
| 标准 : | 美标 | 零部件及配件 : | 手轮 |
| 外形 : | 中型 | 3C阀门类别 : | 工业 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直动式 |
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用
丝口截止阀产品资料

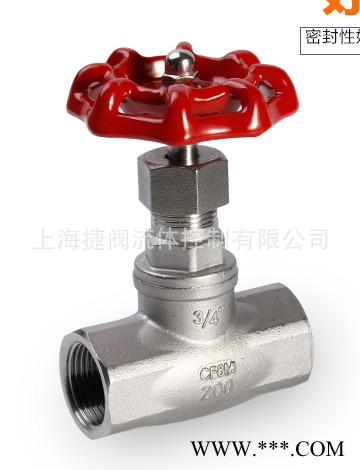

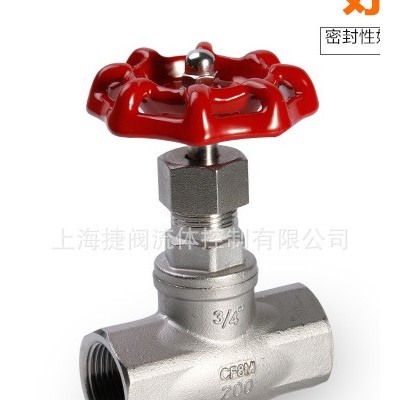

J11W丝口截止阀是我厂用硅溶胶精密铸造的不锈钢阀体，引进国外先进加工的工艺，结构合理、造型美观。适用于水、油、气及 、 等场合。主要用来接通或截断管路中的介质。一般不用于调节流量。
丝口截止阀工作原理
不锈钢内螺纹截止阀主要用来切断(或接通)管路介质，适用于化工等行业的 、 等场合。采用明杆支架式，螺栓连接阀盖结构，旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。具有良好的强度、刚度和流通能力。阀盖上设计了上密封座，在全开状态下使填料密封更为可靠，并方便填料的更换。适用于石油、化工、冶金、电力、造纸、制药、食品、水处理、石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。
丝口截止阀优点
1、引进国外先进加工的工艺，结构较简单，造型美观，制造与维护都较方便。
2、密封面不易磨损、擦伤密封性较好，寿命较长。
3、启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
4、硅溶胶精密铸造：不锈钢阀体、阀盖。适用于水、油品、蒸汽、气体及某些腐蚀性液体。
丝口截止阀零件材料
序号NO. |
零件名称 |
材质 |
1 |
阀体 |
不锈钢CF8/CF8M |
2 |
阀瓣 |
不锈钢SS304/316 |
3 |
阀杆 |
不锈钢SS316 |
4 |
阀盖 |
不锈钢CF8/CF8MM |
5 |
密封垫 |
聚四氟乙烯PTFE |
6 |
平垫 |
不锈钢SS304/316 |
7 |
填料 |
聚四氟乙烯PTFE |
8 |
压环 |
不锈钢SS304/316 |
9 |
压盖 |
不锈钢CF8/CF8M |
10 |
手轮 |
ALUMINUMALLOY |
11 |
铬牌 |
ALUMINUMALLOY |
12 |
螺母 |
不锈钢304 |
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
A |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
D |
70 |
70 |
70 |
70 |
80 |
90 |
90 |
100 |
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
H |
85 |
85 |
85 |
95 |
105 |
125 |
135 |
155 |
WT(g) |
340 |
340 |
350 |
550 |
870 |
1360 |
1860 |
2670 |
