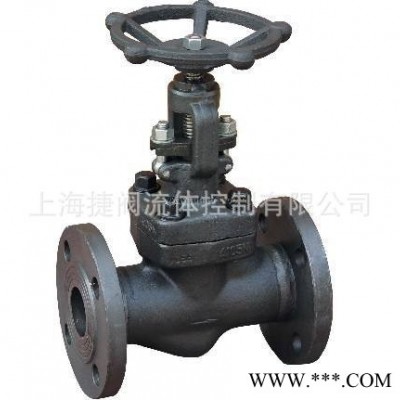

J41H-16C 锻造碳钢截止阀 锻打截止阀 高温锻钢截止阀

产品介绍

   锻钢法兰截止阀是指关闭件（阀瓣）沿阀座中心线移动的一种常用的截断阀，主要用来接通或截断管路中的介质。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。（工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20- 550，阀门口径从DN10-DN50。）选用不同的材质，可分别适用于水、蒸汽、油品、 、 、氧化性介质、尿素等多种介质。

阀体与密封常用材料

   阀体常用材料有A105；F304；F304L；F316；F316L；LF2；F5； F11；F22。A105=WCB=碳钢=C。LF2=LCB=低温碳钢。F304=CF8=P、F304L=CF3、F316=CF8M=R、F316L=CF3M这几种材料都属于不锈钢。F11=WC6=15CrMo、F22=WC9=12Cr1Mo、F5=C5=2Cr5Mo这几种材料都属于铬钼钢。

   A105叫WCB也叫碳钢代号为C是美国ASTM标准号，A代表的是普通碳素结构钢。标准名：管道部件用碳素钢锻件。因为这个标准里只规定了一种碳钢锻件，A105也就算一种锻件碳钢牌号。其标准有两个，一是美国标准ASTM A105/A105M管道元件用碳钢锻件，二是中国标准GB/T12228-2006通用阀门碳素钢锻件技术条件。

   密封常用材料代号有H、F、W、Y。H代表普通密封面，F代表 PTFE 软密封，W代表密封材质与阀体材质相同，Y代表STL（司酞立钴铬钨硬质合金用于闸板与阀座之间，也就是栈焊在密封面上加强密封效果�z焊单STL或双STL�）。

工作原理

   截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。

整体式阀盖和浮动后填料座结构
厚度>5mm（1/5″）高温真空焊接司酞立阀座环
可供大于2″阀门
阀体材料：A105N  F22  F91  F316和其它材料可供
带整体不锈钢加强防脱出圈的石墨
压盖螺栓与阀体连接进一步防止支架螺纹松口 阀杆防脱出设计
可移动的后填料座， 阀杆阀头和填料便于在线处理和取出，可以快速维修和安装填料。
可选择旋入式固定后填料坐，整体阀盖设计，消除阀体与阀盖连接处的泄漏，提供了更坚固的结构

结构特点：
1.与直通型截止阀相比，65°型截止阀压降更小。
2.阀盖采用整体嵌入式结构设计能有效防止液体进入阀盖，并能确保如有泄漏也不影响阀门的功能。
3.阀体、阀盖均采用整体模锻结构，阀座是整体的。
4.非旋转的阀杆经过硬化和抛光处理，降低操作扭矩. 抛光处理的填料腔和分别经预压处理的组合式墨环，使阀杆密封更加可靠。
5.阀芯与阀杆为分体式结构，阀芯采用不旋转球头，阀门关闭时阀芯和阀座以面接触方式挤压密封,阀门全开后有优良的背密封，耐冲刷、汽蚀。
6.阀门填料耐高温高压，具有密封性能好的特点，密封填料位于阀杆螺纹之下，以隔绝螺纹与介质,确保密封的严密性，一般采用加长柔性石墨密封或者金属硬密封。
7.阀门手柄有内六角螺栓固定，防止震动时手柄松脱。阀门手柄旋转灵活，不卡涩。
尺寸：1/22"（1550mm）
压力等级：
1500，1690，2500,2680和4500磅级
应用规范：
设计:ASME B16,34
测试：ASME B16,34和API 598
承插焊端口：ASME B16,11
对焊端口：ASME B16,25
螺纹端口：ASME 1,20,1
材质包括：A105，F304，F316，F316H，F22，F91 F92 WB36 等

锻钢截止阀标准材质细表：

主要外形和连接尺寸
