商品信息

基本参数

品牌：	捷阀
所在地：	北京
起订：	≥1 个
供货总量：	未填
有效期至：	长期有效

详细说明

适用介质 :	蒸汽	类型(通道位置) :	直动式
工作温度 :	高温	型号 :	J61Y/H-100I、200I、250I、320I
驱动方式 :	手动	品牌 :	捷阀
压力环境 :	常压	零部件及配件 :	手轮
材质 :	合金钢	公称通径 :	15-50（mm）
流动方向 :	单向	标准 :	国标
3C阀门类别 :	工业	形态 :	旋塞式
连接形式 :	焊接	外形 :	大型

主要特点及用途
高温铬钼钢截止阀适用于 Class1500 3500Lb 、工作温度 -29

570

的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为：水、油品、蒸汽等非腐蚀性介质。
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。

制造验收技术标准

1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。主要性能和使用规范：

产品型号	公称压力PN(MPa)	试验压力(MPa)		工作压力(MPa)			公作温度		适用介质
产品型号	公称压力PN(MPa)	客体强度	密封	P54	P55	P57	公作温度		适用介质
J61H(Y)-100	10	15	11	/	/	/	425	水、蒸汽、油品
J61H(Y)-200	20	30	22	/	/	/
J61H(Y)-250	25	38	28	/	/	/
J61H(Y)-320	32	48	36	/	/	/
J61Y-P54/100V	20	30	22	10	/	/	540	蒸汽
J61Y-P54/140V	25	38	28	14	/	/
J61Y-P54/170V	/	48	36	17	/	/
J61Y-P55/100V	/	38	28	/	10	/	550
J61Y-P55/140V	/	48	36	/	14	/
J61Y-P55/170V	/	53	39	/	17	/
J61Y-P57/100V	/	48	36	/	/	10	570
J61Y-P57/140V	/	55	40	/	/	14
J61Y-P57/170V	/	60	44	/	/	17

主要零件材料：

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固件
J61H型 J961H型	25、WCB	25、WCB	铬不锈钢	25	铬不锈钢	柔性石墨	铝青铜	可链铸铁	优质碳钢铬钼钢
J61H型 J961H型	25、WCB	25、WCB	铬不锈钢	25	硬质合金
J61Y-P54型 J961Y-P54型	12Cr1MoV WC6	12Cr1MoV WC6	25Cr2MoV	12Cr1MoV	硬质合金
J61Y-P55型 J961Y-P55型	12Cr1MoV WC6	12Cr1MoV WC6	25Cr2MoV	12Cr1MoV	硬质合金
J61Y-P57型 J961Y-P57型	12Cr1MoV WC6、WC9	12Cr1MoV WC6、WC9	25Cr2MoV	12Cr1MoV	硬质合金

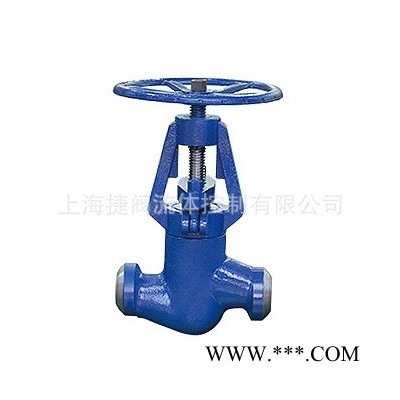

样图：

主要尺寸：

公称通径	主要外形尺寸和I连接尺寸（mm)
公称通径	L	D1	D2	D3	α970	H	Do
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V
10	120	12	25	／	37.5°	185	140
15	150	17	36	／	37.5°	247	200
20	170	22	42	／	37.5°	248	200
25	170	26	42	／	37.5°	248	240
32	180	31	44	／	37.5°	248.5	280
40	230	38	60	／	37.5°	440	280
50	350	50	82	／	32°	450	320
65	330	69	100	110	32°	669	400
80	470	84	108	130	32°	669	450
100	560	107	144	165	32°	755	500
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57 /100V、P57/140V、P57/170V
10	120	12	28	／	37.5°	189	140
15	150	17	40	／	37.5°	250	200
20	170	22	46	／	37.5°	252	200
25	170	26	46	／	37.5°	254	240
32	180	31	49	／	37.5°	254	280
40	230	38	60	／	37.5°	440	280
50	350	50	90	／	32°	455	320
65	330	69	104	110	32°	630	400
80	470	84	110	140	32°	672	450
100	560	107	148	170	32°	761	500
