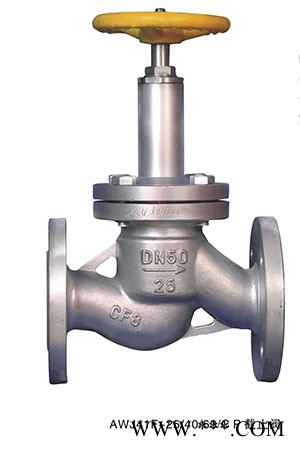

免维护波纹管氨用截止阀 波纹管截止阀 阀门一件代发

产品介绍

免维护波纹管氨用截止阀是我公司吸收日本、德国技术,结合国内实际自主研发的国家专利产品, 其无泄漏原理是内置双重密封结构设计, 重为在氨用截止问内果用不锈钢双层真空波纹管下端焊接在阀芯或阀杆处, 上端焊接在阀盖和阀体连接的隔离盘上, 使介质通向外部的通路彻底隔断, 重为填料处V型4组合密封和双0型密封圈组合密封。 即使波纹 管失效, 填料处也可避免泄漏,完全满足氨系统零泄漏标准要求。

德国捷阀波纹管阀门品质：零泄漏免维护波纹管 截止阀
   波纹管 截止阀是捷阀自主开发的第3带氨阀系列产品，在技术方面参考德国捷阀品牌波纹管截止阀加以改进，综合2代氨阀的优点为一体，构成了阀杆三重防泄漏的特点， 程度的保证使用寿命及外泄漏的弊端，即免维修，免维护，有效的降低运行成本及制造成本。
㈠，波纹管 截止阀零泄漏密封设计：
，主密封波纹管组件：在阀体内部增加双层加厚波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，把介质与阀杆运动隔离开。
，倒密封-“∧”型设计：阀杆与上阀座各加工一道“∧”型口，当阀门达到全开状态，阀杆“∧”型口顶住阀座“∧”型口，形成“��”堵口密封，（防止 道波纹管密封失效）减缓对阀杆填料密封的压力的作用。
，自密封-强力弹簧加载：阀杆与填料压紧螺母/压盖中间增加一条弹性强力弹簧，通过弹簧力调节填料在应用中磨损不需要经常去锁紧压盖的二边螺母，起到免维护作用。
㈡，氨用波纹管截止阀设计规范
，设计制造：GB/T 26478 API602
，结构长度：GB/T 12221
，连接尺寸：GB/T 12224（对接焊）ASME B16.11（承接焊）GB/T 9113 HG/T 20592（法兰）
，压力-温度：GB/T 9131
，试验-检验：GB/T 9092
，氦质谱检漏：API 602
㈢，材质�规格：
，材质：铸钢，锻钢，低温钢，不锈钢ANSI材质，
，规格：DN15DN400
，可提供DN450以上口径产品的定制
，压力：PN16-PN40，ANSI150600
，可提供PN64、800LB及以上压力产品的定制
   波纹管 截止阀采用机械密封的加工工艺，利用光学干涉法的检验手段，可保证零泄漏和降低密封扭矩，出厂的任何一个产品除水、气、压力、密封等测试外，还进行100氦质谱检测，保证每一个阀门都是零泄漏出厂。
   上海捷阀致力于恶劣工况下严格阀门的设计、制造和服务，公司研发的波纹管氨阀能有效的解决氨区阀门泄漏的需求。该阀门的氨区脱硝/化工氨站/食品制冷系统运行中的零泄漏、维护少的运行性能力为客户节省了大量的成本，已经得到广大用户的认可。永龙阀门希望有更多的客户能感受到我们优质产品的服务。
