| 品牌 : | 淞江阀门 | 型号 : | Z41H-16/25C |
| 连接形式 : | 法兰 | 主体材料 : | 铸钢 |
| 公称通径 : | DN500 | 适用介质 : | 水、蒸汽、油品等 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 手轮 |
| 用途 : | 截止 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 类型(通道位置) : | 二通式 |
带旁通手动高压法兰闸阀的资料介绍：

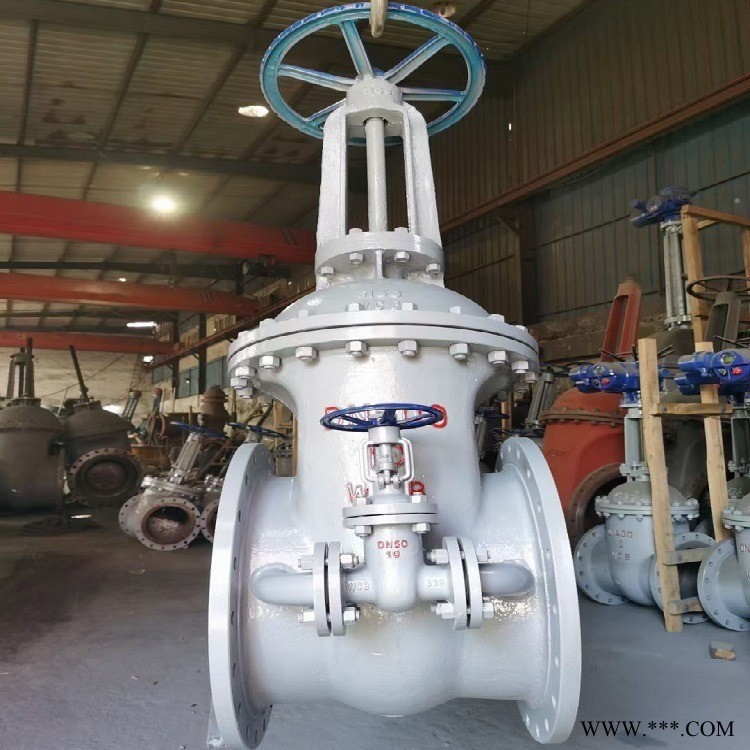

带旁通手动高压法兰闸阀Z41H/Y-63C~160C手动开关，明杆式钢制楔式单闸板，带旁通降压
阀（DN50闸阀），法兰连接，公称压力PN64~160C，公称通径DN,400-DN1200，密封面堆
焊材质H=Cr13系列不锈钢，密封面堆焊材质Y=STL合金，主体WCB材质用于温度≤425℃的水、
蒸汽、油品，主体CF8不锈钢材质用于温度≤250℃的清洁流体、弱酸性气体/液体，主体CF8M
不锈钢材质用于温度≤350℃的浓度较低的盐/碱，高压法兰闸阀安装位置与管道垂直，并使高压
法兰闸阀中腔向上，不许倒装，阀门工作时，阀板处于全开或全关位置，不允许停留在中间位置
或当调节阀使用，广泛用于石油、化工、矿山、食品、冶金、环保、火力电站等各种工况的管路
上，作切断或接通开关装置。密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、
密封可靠、流阻系数小、操作轻便灵活。
带旁通手动高压法兰闸阀的特点：
1.主阀加装旁通阀，降低了操作力矩，减轻了人力操作。
2.闸板与阀座密封面用铁基合金堆焊或司太立（slite）钴基硬质合金堆焊而成，耐磨、
耐高温，耐腐蚀，抗擦伤 性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
带旁通手动高压法兰闸阀的执行标准：
设计规范:GB/T12234
结构长度:GB/T12221
连接法兰:JB/T79
试验与检验:JB/T9092
压力-温度:GB/T9131
产品标识:GB/T12220
