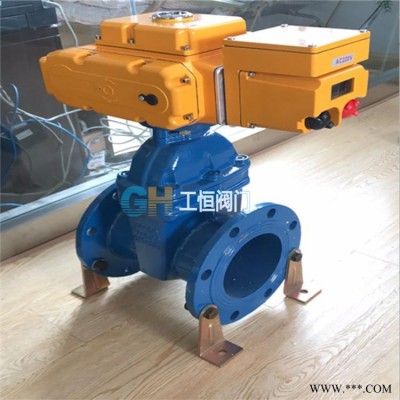

| 品牌 : | GH/工恒 | 型号 : | Z945X |
| 连接形式 : | 法兰 | 主体材料 : | 球墨铸铁 |
| 公称通径 : | DN50-DN1000mm | 适用介质 : | 水，蒸汽，油品等 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
弹性暗杆座封闸阀原理通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程来确定。
本阀门适用于工作温度80的流体管路上。具有密封性好、开关轻巧、弹性记忆佳及使用寿命长等显着特点。可广泛用于自来水、污水、建筑、轻纺、电力、能源系统等流体管线上作为调节和截流装置使用。 闸门选用全身包胶，覆盖精准到每一个部分，能够让密封性达到大的效果，使用时间长。 体积小：由球铁属性组成，重量轻，运输便捷。平底：阀体的下身模式采用和水管一样的底部平面制造，不容易出现杂物堆积，密封性更强。质量好：内部选用不会生锈的钢和铜金属，适合污水和自来水输送管道。
设计制造标准GB/T12232；CJ/T216
结构长度标准GB/T12221
压力试验标准GB/T13927
法兰尺寸标准GB/T17241.6；JB78
公称 直径 | L：结构长度 | D：法兰外径 | D1：密封面直径 | D2：螺栓孔中心圆直径 | Z-D：孔数和孔径 | H：高度 | ||||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6mpa | 1.0Mpa | 1.6Mpa | |
DN350 | 381 | 505 | 520 | 429 | 460 | 480 | 16Φ23 | 16-Φ28 | 805 | 810 | ||
DN400 | 406 | 565 | 580 | 480 | 515 | 525 | 16Φ28 | 16-Φ31 | 845 | 850 | ||
DN450 | 432 | 615 | 640 | 530 | 548 | 565 | 585 | 20Φ28 | 20-Φ31 | 1002 | 1025 | |
DN500 | 457 | 670 | 715 | 582 | 609 | 620 | 650 | 20-Φ28 | 20-Φ34 | 1120 | 1150 | |
DN600 | 508 | 780 | 840 | 682 | 720 | 725 | 770 | 20-Φ31 | 20-Φ37 | 1270 | 1300 | |
DN700 | 610 | 895 | 910 | 794 | 794 | 840 | 840 | 24-Φ31 | 24-Φ37 | 1540 | 1550 | |
DN800 | 660 | 1015 | 1025 | 901 | 901 | 950 | 950 | 24-Φ34 | 24-Φ40 | 1745 | 1750 | |
DN900 | 711 | 1115 | 1125 | 1050 | 1050 | 1001 | 1050 | 28-Φ34 | 28-Φ40 | 1782 | 1782 | |
DN1000 | 811 | 1230 | 1255 | 1160 | 1170 | 1112 | 1170 | 28-Φ37 | 28-Φ43 | 1835 | 1835 | |
