商品信息

基本参数

品牌：	希伦
所在地：	上海
起订：	≥1 件
供货总量：	未填
有效期至：	长期有效

详细说明

品牌 :	希伦	型号 :	Z44H
公称通径 :	25-150	加工定制 :	是
材质 :	碳钢	连接形式 :	法兰
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
外形 :	中型	流动方向 :	单向
形态 :	旋塞式	零部件及配件 :	阀体
驱动方式 :	手动	类型(通道位置) :	二通式

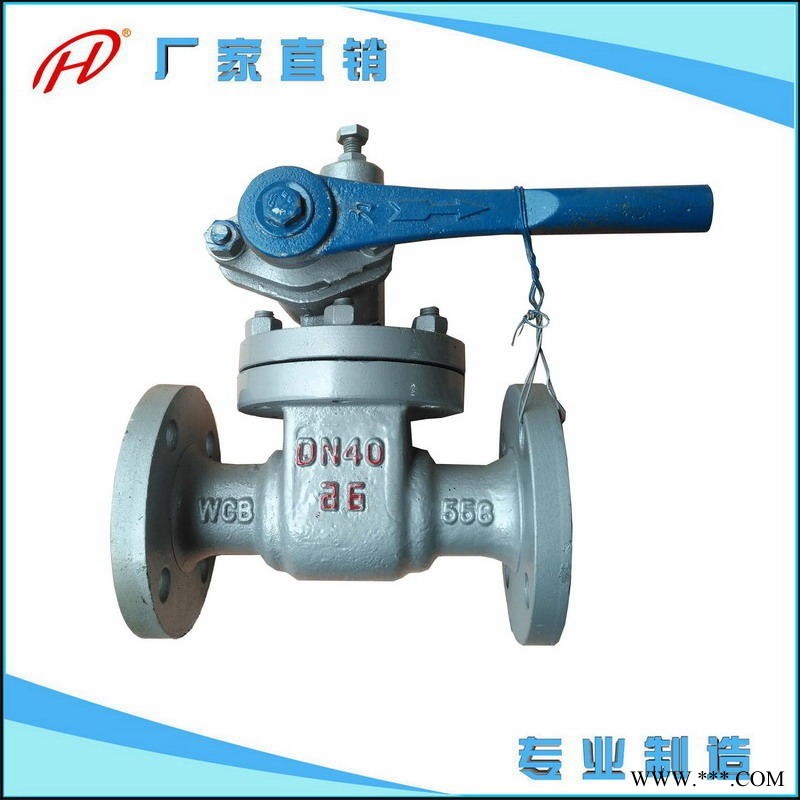

快速排污阀排污阀dn50 Z44H快速排污阀排污闸阀北京排污阀希伦

一、Z44H快速排污阀特点：

快速排污阀是由闸阀演变而来的，利用齿轮转90℃带动阀杆提升实现开启和关闭的目的。快速排污阀不仅结构简单、密封性好，而且体积小，重量轻、材料耗用少、安装尺寸小，特别是驱动力矩小，操作简便，易实现快速启闭。

二、Z44H快速排污阀结构原理：

快速排污阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的，作用在阀瓣上的机械载荷主要是来自压缩弹簧，这种几乎是固定的机械载荷。虽然对于压缩弹簧，加载的排污阀可以通过调整弹簧力来达到良好密封，但密封压差必须足够强，以保证足够的密封力，从而在阀正常运行时达到密封。密封压差还应小于启闭压差，以确保开启灵活。

三、Z44H快速排污阀采用主要标准：

1、设计制造按GB/T12237-1989的规定。

2、检验和试验按GB/T13927-1992的规定。

3、法兰尺寸按JB79-59的规定。

4、压力--温度等级按GB9131的规定。

5、压缩弹簧按GB/T1239.2的规定。

6、结构长度按JB/T6900-93的规定。

7、标志按GB/T12220-1989的规定。

四、Z44H快速排污阀介质：

材质：碳钢

适用介质：水，油，气,污水等

排污阀规格尺寸

型号	公称压力 PNmm	公称通径 DNmm	尺寸mm									阀体材料	简要性能
型号	公称压力 PNmm	公称通径 DNmm	L	D	D₁	D₂	D₆	b	z-d	H	L₀	阀体材料	℃	适用介质
排污阀 Z44H-¹⁶25₄₀ P48H-¹⁶25₄₀	1.6	25	160	115	85	65	-	14	4-14	160	180	灰铸铁球墨铸铁碳钢	≤200 ≤250 ≤425	水蒸汽
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350
