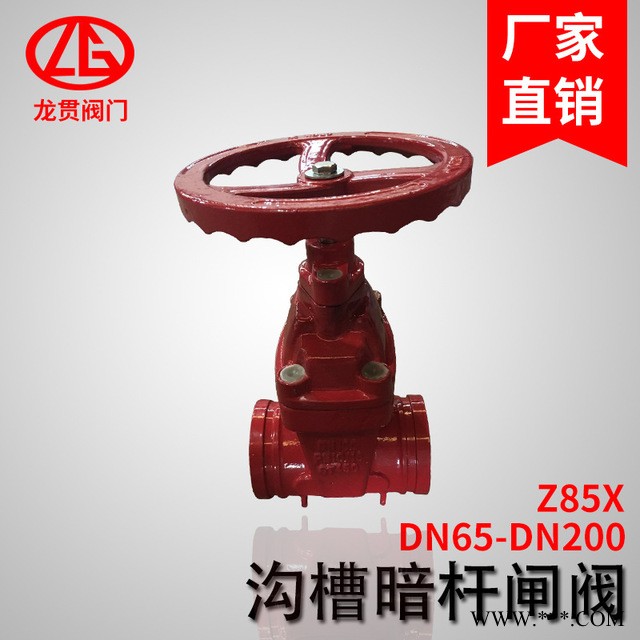

| 品牌 : | 上海龙贯 | 型号 : | Z85X |
| 结构形式 : | 垂直板式 | 加工定制 : | 否 |
| 材质 : | 球墨铸铁 | 连接形式 : | 卡套 |
| 适用介质 : | 水油 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | DN50-200 |
| 公称通径 : | 50-200（mm） | 3C阀门类别 : | 工业 |
| 是否跨境货源 : | 否 |
选择“龙贯阀门”的4大理由
1.现货批发、闪电发货、承接定制
2.厂家直销、提供增值税专用
3.产品经专业机构认证、品质保障
4.交易、承诺质保18个月
5.诚招代理
可根据客户需求进行加工 ，或者来样加工
详情可咨询旺旺
弹性座封软密封闸阀外形连接尺寸及重量：
产品代号 | 公称通径 | L | D1 | D2 | D3 | Hmax | B | F | N-φd | 螺栓 | ||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | |||||||
RVC(H)X-005 | 50 | 178 | 99 | 125 | 165 | 340 | 19 | 3 | 4-19 | M16 | ||||
RVC(H)X-0065 | 65 | 190 | 118 | 145 | 185 | 370 | 19 | 3 | 4-19 | M16 | ||||
RVC(H)X-0080 | 80 | 203 | 132 | 160 | 200 | 410 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0100 | 100 | 229 | 156 | 180 | 220 | 450 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0125 | 125 | 254 | 184 | 210 | 250 | 480 | 19 | 3 | 8-19 | M16 | ||||
RVC(H)X-0150 | 150 | 267 | 211 | 240 | 285 | 550 | 19 | 3 | 8-23 | M20 | ||||
RVC(H)X-0200 | 200 | 292 | 266 | 295 | 340 | 630 | 20 | 3 | 8-23 | 12-23 | M20 | |||
RVC(H)X-0250 | 250 | 330 | 319 | 350 | 355 | 405 | 750 | 22 | 3 | 12-23 | 12-28 | M20 | M24 | |
RVC(H)X-0300 | 300 | 356 | 370 | 400 | 410 | 460 | 820 | 24.5 | 4 | 12-23 | 12-28 | M20 | M24 | |
RVC(H)X-0350 | 350 | 381 | 429 | 160 | 470 | 520 | 980 | 26.5 | 4 | 16-23 | 16-28 | M20 | M24 | |
RVC(H)X-0400 | 400 | 406 | 480 | 515 | 525 | 58 | 1010 | 28 | 4 | 16-28 | 16-31 | M24 | M27 | |
RVC(H)X-0450 | 450 | 432 | 530 | 565 | 585 | 640 | 1270 | 30 | 4 | 20-28 | 20-31 | M24 | M27 | |
RVC(H)X-0500 | 500 | 457 | 585 | 620 | 650 | 715 | 1270 | 31.5 | 4 | 20-28 | 20-34 | M24 | M30 | |
RVC(H)X-0600 | 600 | 508 | 685 | 725 | 770 | 810 | 840 | 1390 | 36 | 5 | 20-31 | 20-37 | M27 | M33 |
软密封闸阀备注：
DN50-600mm法兰钻孔GB/T17241.6标准制造.
DN50-200mm法兰外径(D3)依PN10/16标准制造，DN250-500mm则符合PN16标准。
DN600mm法兰外径(D3)1.0Mpa符合JISG5527-7标准,1.6Mpa标准。
两端面距(结构长度L)符合GB12221之短体型标准。
RVXX表示非明杆式闸阀，RVXP表示附省力装置。
RRXX表示明杆式闸阀。
RRHX表示明杆式附手轮。
RREX表示明杆式附电动操作装置。
RVCX表示非明杆式附传动帽。
RVHX表示非明杆式附手轮。
RVHS表示非明杆式附信号显示器。
RCEX表示非明杆式附电动操作装置。
RVCH表示非明杆式附传动帽卧式操作装置。
PN25级另行订制。阀门供应网若有变更尺寸，恕不另行通知。
