| 品牌 : | 中特 | 型号 : | Z40H |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 50-600 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 美标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 3C阀门类别 : | 工业 |

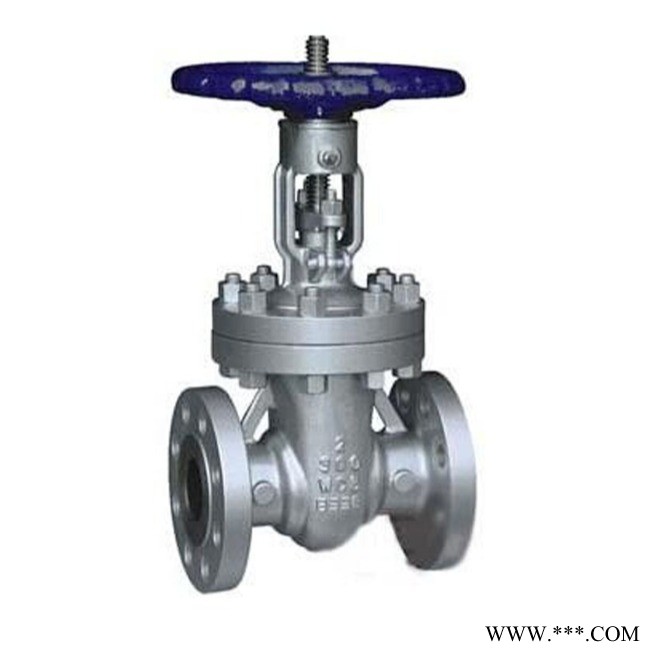

Z40H 美标闸阀
产品用途
Z40H美标闸阀适用于 ANSI Class1502500、PN2042、JIS1020K，工作温度 -29425（碳钢）及 -40500（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、 、 、强氧化性介质及尿素等多种介质。
产品特点：产品设计制造符合国外先进标准要求，密封可靠，性能优良。结构设计紧凑合理，造型美观。采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
产品执行标准
设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力温度：ANSI B16.34
检验与试验：API 598
产品性能规范
Z40H美标闸阀主要性能规范 | ||||||
公称压力（Lb） | 强度试验 | 水密封试验 | 气密封试验 | |||
MPa | Lbf/in2 | Mpa | Lbf/in2 | MPa | Lbf/in2 | |
150 | 3.1 | 450 | 2.2 | 315 | 0.50.7 | 60100 |
300 | 7.8 | 1125 | 5.6 | 815 | ||
600 | 15.3 | 2225 | 11.2 | 1630 | ||
Z40H美标闸阀主要零件材质 | ||||||
阀体、阀盖、闸板 | WCB | ZG1Cr18Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18Ni12Mo2Ti | CF8M（316） |
密封面 | Cr13或硬质合金 | 本体（W）或硬质合金（Y） | ||||
阀杆及内件 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9（304） | 00Cr19Ni11（304L） | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2（316） |
填料 | 柔性石墨 | |||||
垫片 | 不锈钢缠绕垫片 | |||||
适用介质 | 水、蒸汽、油品等 | 等腐蚀性介质 | 强氧化性介质 | 等腐蚀性介质 | ||
适用温度 | -29425 | -40500 | ||||
