| 品牌 : | 泰瓯阀门 | 型号 : | BZ41H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 |
保温闸阀,保温夹套闸阀作用是用于一些保温介质的控制阀门，采用保温设计能够防止导热油、蒸汽等介质在常温下凝固或者结晶。此产品是在普通的闸阀的基础上焊接保温夹套，在有的地方也称之为夹套闸阀，在阀体两侧都装有接口根据需要采用法兰或者螺纹的形式连接。保温闸阀是保温阀门当中 常的产品，能够广泛的应用在石油、冶金、沥青、化工等项目当中。
一、保温闸阀,保温夹套闸阀执行标准：
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
对焊连接尺寸：－
检验与试验：GB13927

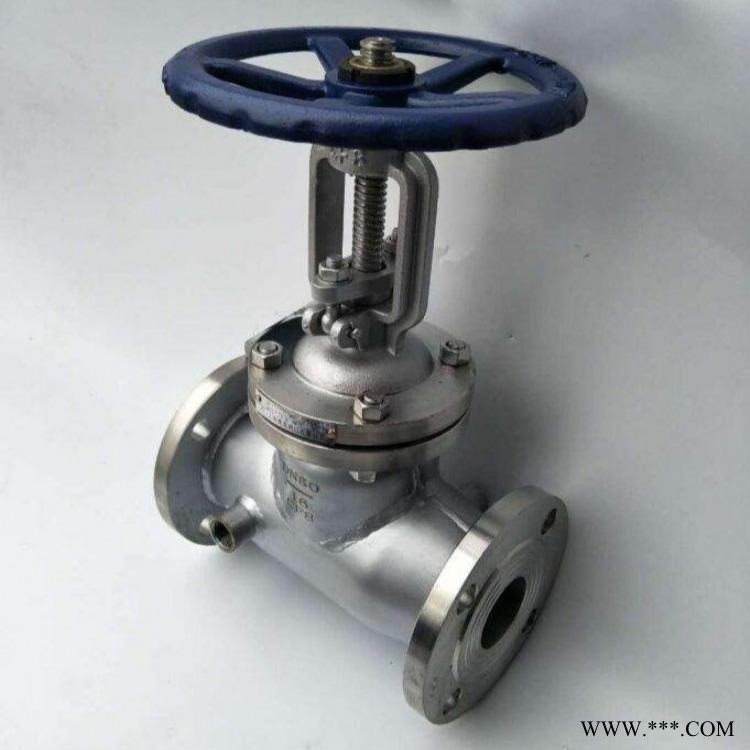

保温闸阀,保温夹套闸阀BZ41H/W实物图
泰瓯供应保温夹套闸阀 BZ41H保温闸阀厂家直销
泰瓯供应保温夹套闸阀 BZ41H保温闸阀厂家直销
标准规范
设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 -89 | GB12221-89 | ANSI B16.5 | GB9131 | JB/T 9092 |
产品特点
1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
性能规范
| 型号 | 公称压力 | 试验压力(MPa) | 工作温度℃ | 适用介质 | ||
| 强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) | ||||
| BZ41H-16C BZ41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、碱、滤清类 |
| BZ41H-25C BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、碱、滤清类 |
| BZ41H-40C BZ41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、碱、滤清类 |
| BZ41H-64C BZ41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、碱、滤清类 |
主要零件材料
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨Graphite |
垫片 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 |
压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
保温闸阀,保温夹套闸阀相关尺寸图:
泰瓯供应保温夹套闸阀 BZ41H保温闸阀厂家直销
