| 品牌 : | 泰瓯阀门 | 型号 : | BZ41H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 工作温度 : | 常温 |

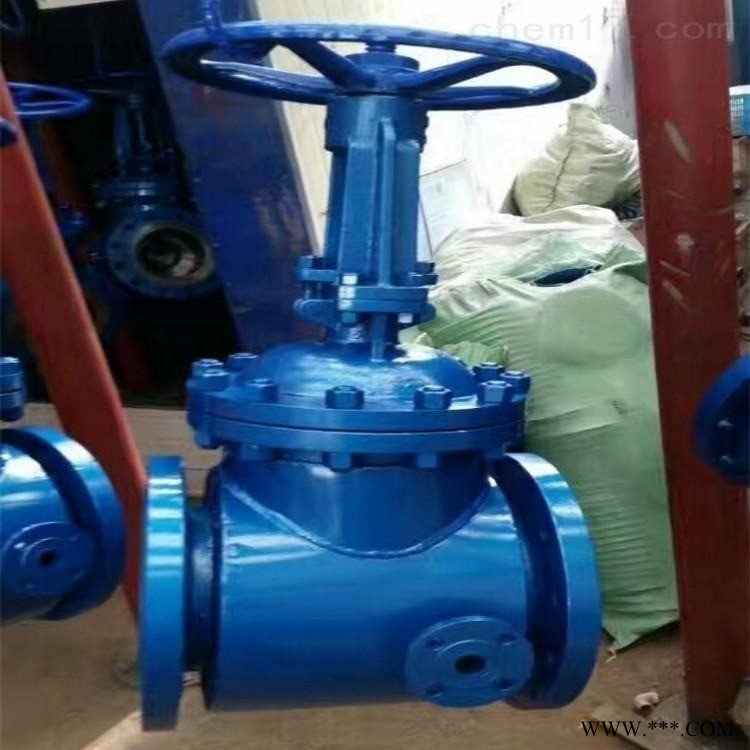

保温闸阀 BZ41H保温闸阀厂家直销
保温闸阀,保温夹套闸阀相关尺寸图:
保温闸阀 BZ41H保温闸阀厂家直销
保温闸阀 BZ41H保温闸阀厂家直销
一、保温夹套闸阀 概述
保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
二、保温夹套闸阀 标准规范
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
三、保温夹套闸阀 用途
保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、 、 、强氧化性介质及尿素等多种介质。
设计制造结构长度连接法兰压力温度等级试验与检验
| GB12234 API600 | 厂标 | ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635 | ANSI B16.34 | API598 JB/T 9092 |
标准规范
设计制造 | 结构长度 | 连接法兰 | 压力温度等级 | 试验与检验 |
GB12234 -89 | GB12221-89 | ANSI B16.5 | GB9131 | JB/T 9092 |
产品特点
1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
性能规范
| 型号 | 公称压力 | 试验压力(MPa) | 工作温度℃ | 适用介质 | ||
| 强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) | ||||
| BZ41H-16C BZ41W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、碱、滤清类 |
| BZ41H-25C BZ41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、碱、滤清类 |
| BZ41H-40C BZ41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、碱、滤清类 |
| BZ41H-64C BZ41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、碱、滤清类 |
主要零件材料
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
闸板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
阀杆 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨Graphite |
垫片 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 | 石墨+304 |
压盖 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料压环 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
保温闸阀 BZ41H保温闸阀厂家直销
售后服务承诺
对于贵公司在泰瓯阀门订购阀门产品，我司在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
当接到用户反应质量问题的信函或电话后，保证24小时内作出答复 快解决问题。
