| 品牌 : | 泰瓯 | 型号 : | 常压 |
| 连接形式 : | 法兰 | 主体材料 : | 不锈钢 |
| 公称通径 : | 15-80 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 微型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

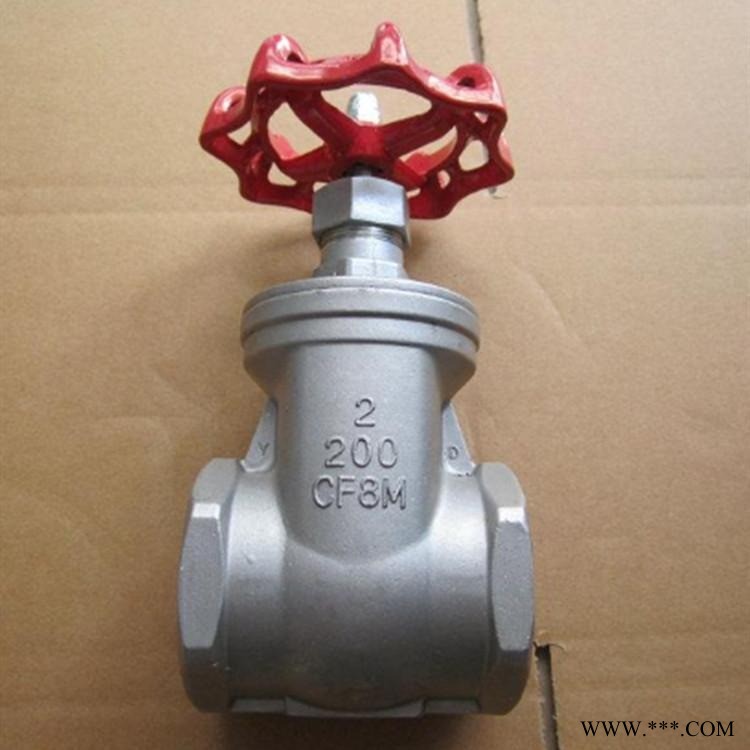

产品名称 | 不锈钢内螺纹闸阀 |
产品型号 | Z11W |
公称通径 | DN15-80 |
压力范围 | 1.6-2.5MPa |
阀体材质 | 不锈钢（304L/R、316L/R） |
产品概述：
Z11H型不锈钢内螺纹闸阀适用温度范围： -20-232-350℃●公称压力： 2.5Mpa ●适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）●螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢 CF8M/CF8 |
2 | 闸板 | 不锈钢 CF8M/CF8 |
3 | 阀杆 | 不锈钢 SS316/SS304 |
4 | 阀盖 | 不锈钢 CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推垫片 | 不锈钢 SS304 |
7 | 阀杆架 | 不锈钢 SS316/SS304 |
8 | 填料 | 聚四氟乙烯 |
9 | 螺母 | 不锈钢 SS304 |
10 | 填料压盖螺母 | 不锈钢 SS316/SS304 |
11 | 手轮 | 铝合金 |
12 | 铭牌 | 铝 |
13 | 手轮垫片 | 不锈钢 SS304 |
14 | 手轮螺母 | 不锈钢 SS304 |
主要尺寸：
口经 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的不锈钢内螺纹闸阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
