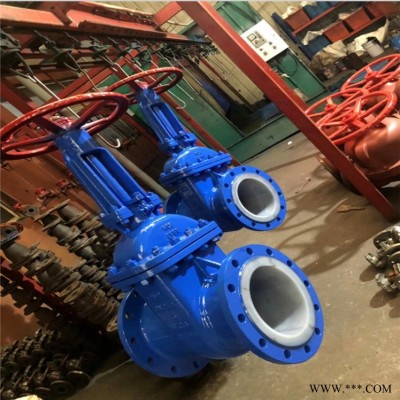

Z41F46不锈钢衬氟闸阀不锈钢衬氟法兰闸阀手动衬氟闸阀

产品价格￥860.00元/台

产品品牌泰瓯

最小起订≥1 台

供货总量1000 台

发货期限自买家付款之日起天内发货

浏览次数814

更新日期2023-09-20 15:42

诚信档案

浙江泰瓯阀门有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码浙江泰瓯阀门有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

浙江泰瓯阀门有限公司

联系人：胡锦虎销售经理(先生)

联系手机：

联系固话：

联系地址：浙江省温州市瓯北五星工业区

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	泰瓯
所在地：	北京
起订：	≥1 台
供货总量：	1000 台
有效期至：	长期有效

详细说明

品牌 :	泰瓯	型号 :	Z41F46
连接形式 :	法兰	主体材料 :	不锈钢
公称通径 :	15-300	适用介质 :	水
密封形式 :	硬密封型	标准 :	国标
外形 :	中型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
用途 :	截止	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	直通式

产品名称	Z41F46不锈钢衬氟闸阀
产品型号	Z41F46
公称通径	DN15～DN300
压力范围	PN10-PN16
阀体材质	铸钢，不锈钢

产品概述：

防腐Z41F46不锈钢衬氟闸阀、FEP（F46）、PCTFE（F3）不锈钢衬氟闸阀适用在-50℃~150℃的浓度的王水、硫酸、盐酸、氢氟酸和有机酸、强酸、强氧化剂，FEP还适用于浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品特点：

1、阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，名衬FEP（F46）等氟塑料；
2、密封副为FPF（F46）/ FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
3、填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
5、介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

主要外型和连接尺寸：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	W	D0	H	WT(Kg)
DN(mm)	NPS(inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-Ф12	100	100	120	5
20	3/4	150	90	65	50	2	14	4-Ф12	100	120	140	6
25	1	160	100	75	60	2	14	4-Ф12	120	130	150	7
32	11/4	180	120	90	70	2	16	4-Ф14	120	156	185	10
40	11/2	240	130	100	80	3	16	4-Ф14	160	165	205	18
50	2	250	140	110	90	3	16	4-Ф14	160	350	400	25
65	21/2	270	160	130	110	3	16	4-Ф14	180	370	435	30
80	3	280	185	150	125	3	18	4-Ф18	180	430	510	43
100	4	300	205	170	145	3	18	4-Ф18	220	495	595	58
125	5	325	235	200	175	3	20	8-Ф18	220	610	735	100
150	6	350	260	225	200	3	20	8-Ф18	240	670	820	115
200	8	400	315	280	255	3	22	8-Ф18	240	815	1015	145
250	10	450	370	335	310	3	24	12-Ф18	240	965	1215	230
300	12	500	435	395	362	4	24	12-Ф23	280	1140	1440	335
350	14	550	485	445	412	4	26	12-Ф23	280	1275	1625	540
400	16	600	535	495	462	4	28	16-Ф23	320	1445	1845	670
450	18	650	590	550	518	4	28	16-Ф23	320	1530	1980	780
500	20	700	640	600	568	4	30	16-Ф23	360	1725	2225	850
