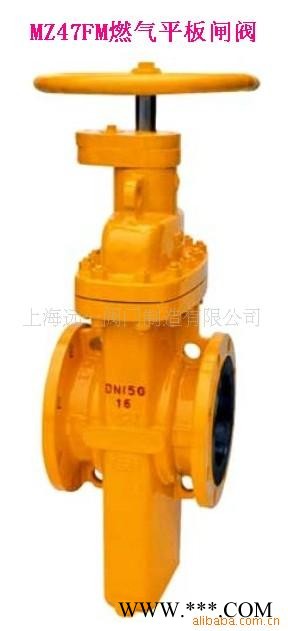

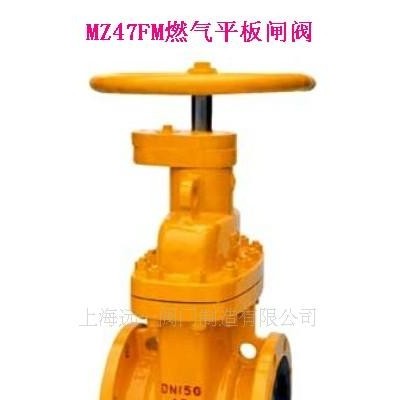

| 品牌 : | 上海远一 | 型号 : | BYZ47F BY(K)Z67F |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN25-1000mm | 适用介质 : | 石油,天然气,水等非腐蚀性介质含H2S,Co2 的石油,天然气,水等腐蚀性介质 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 大型 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 压力环境 : | 1.6-16.0 |
| 工作温度 : | -29～121℃或按用户要求 | 类型(通道位置) : | 二通式 |
| 3C阀门类别 : | 工业 | 材质 : | 碳钢 |
型号编制说明
系列代号：本公司系列代号为BY
特殊要求代号：K抗硫型
阀门类型代号：Z闸阀
驱动方式代号：4正齿轮传动 5伞齿轮传动 9电动 9B防爆电动(手轮传动略)
连接形式代号：4法兰连接 6对焊连接
结构形式代号：7暗杆平行式单闸板
结构特点代号：W无导流孔(有导流孔省略)
密封面材质代号：F增强聚四氟乙烯
压力等级代号：公称压力为MPa的10倍、磅级为实际数
阀体材料代号：CWCB PCF8、ZG1Cr18Ni9Ti RCF8M、ZG1Cr18Ni12Mo2Ti
例1：BYZ47F-10C
注释：公称压力为1.0MPa、正齿轮传动、法兰连接、有导流孔、暗杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。
例2：BY(K)Z67F-16C
注释：公称压力为1.6MPa、手动、对焊连接、有导流孔、抗硫暗杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。
产品结构特点
阀体采用铸造结构。
阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达
到轻松开、关阀门。
阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
阀门关闭时能自动卸掉内腔高压(详见工作原理图)，保证使用安全。
采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
产品性能规范
压力等级 |
常温试验压力(MPa) |
适用温度 |
适用介质 |
|||||
壳体试验 |
左密封 |
右密封 |
低压气密封 |
普通型 |
抗硫型 |
|||
公称压力 (MPa)(PN) |
1.6 | 2.4 | 1.76 | 1.76 | 0.6 | -29121或按用户要求 |
石油、天然气、水等非腐蚀性介质 |
含H2S、Co2 的石油、天然气、水等腐蚀性介质 |
| 2.5 | 3.75 | 2.75 | 2.75 | 0.6 | ||||
| 4.0 | 6.0 | 4.4 | 4.4 | 0.6 | ||||
| 6.4 | 9.6 | 7.04 | 7.04 | 0.6 | ||||
| 磅级(Lb)(Class) | 150 | 3.0 | 2.2 | 2.2 | 0.6 | |||
| 300 | 7.5 | 5.5 | 5.5 | 0.6 | ||||
注：阀门可根据用户要求设计制造。
主要零件材料
|
序号 |
零件名称 |
材料 |
| GB | ||
| 1 | 排污堵头 | 25 |
| 2 | 阀体 | WCB |
| 3 | 闸板 | 16Mn+ENP |
| 4 | 阀座 | 16Mn |
| 5 | O形圈 | NBR |
| 6 | 密封圈 | PTFE |
| 7 | 阀杆螺母 | ZQAL9-4 |
| 8 | 阀杆 | 1Cr13 |
| 9 | 垫片 |
柔性石墨+1Cr18Ni9 |
| 10 | 阀盖 | WCB |
| 11 | 双头螺柱 | 35CrMo |
| 12 | 螺母 | 45 |
| 13 | O形圈 | NBR |
| 14 | 轴承 | 组件Package |
| 15 | 对开环 | 45 |
| 16 | 内六角螺钉 | 35 |
| 17 | 键 | 45 |
| 18 |
开关指示器 |
PTFE+1Cr18Ni9 |
| 19 | 手轮 | Q235A |
| 20 | 螺母 | 35 |
主要外型尺寸:
型号:(K)Z4(5、9B）4(6)7F PN0.4、0.6、1.0、1.6、2.5MPa PN2.0MPa(Class150)
| DN(mm) | NPS(in) |
法兰 |
对焊 |
手动 | 齿动 | 齿动装置 | 电动 | 电动装置 | ||||||
| L | L1 | H | H1 | D0 | H | H1 | D0 | H | H1 | D0 | ||||
| 25 | 1 | 165 | - | 85 | 228 | 180 | - | - | - | - | - | - | - | - |
| 32 | 11/4 | 165 | - | 103 | 231 | 180 | - | - | - | - | - | - | - | - |
| 40 | 11/2 | 178 | - | 115 | 240 | 250 | - | - | - | - | - | - | - | - |
| 50 | 2 | 178 | 216 | 130 | 255 | 250 | - | - | - | - | - | - | - | - |
| 65 | 21/2 | 190 | 241 | 160 | 355 | 300 | - | - | - | - | - | - | - | - |
| 80 | 3 | 203 | 283 | 180 | 360 | 300 | - | - | - | - | - | - | - | - |
| 100 | 4 | 229 | 305 | 214 | 400 | 300 | - | - | - | - | - | - | - | - |
| 125 | 5 | 254 | 381 | 257 | 460 | 350 | - | - | - | - | - | - | - | - |
| 150 | 6 | 267 | 403 | 300 | 500 | 350 | - | - | - | - | - | - | - | - |
| 200 | 8 | 292 | 419 | 388 | 570 | 350 | - | - | - | - | - | - | - | - |
| 250 | 10 | 330 | 457 | 475 | 680 | 400 | 475 | 700 | 350 | 0型 | 475 | 710 | 500 | SMC-03 |
| 300 | 12 | 356 | 502 | 547 | 750 | 450 | 547 | 870 | 350 | 0型 | 547 | 880 | 305 | SMC-00 |
| 350 | 14 | 381 | 572 | 625 | 875 | 450 | 625 | 995 | 450 | 1型 | 625 | 1015 | 305 | SMC-00 |
| 400 | 16 | 406 | 610 | 712 | 1000 | 500 | 712 | 1120 | 450 | 1型 | 712 | 1130 | 305 | SMC-00 |
| 450 | 18 | 432 | 660 | 785 | 1130 | 500 | 785 | 1280 | 450 | 1型 | 785 | 1360 | 305 | SMC-0 |
| 500 | 20 | 457 | 711 | 880 | 1200 | 600 | 880 | 1350 | 450 | 1型 | 880 | 1430 | 305 | SMC-0 |
| 600 | 24 | 508 | 813 | 1045 | 1420 | 800 | 1045 | 1570 | 500 | 2型 | 1045 | 1650 | 305 | SMC-1 |
| 700 | 28 | 610 | 914 | 1190 | 1650 | 800 | 1190 | 1800 | 500 | 2型 | 1190 | 1910 | 305 | SMC-1 |
| 800 | 32 | 660 | 914 | 1360 | 1880 | 1000 | 1360 | 2040 | 500 | 2型 | 1360 | 2140 | 305 | SMC-1 |
| 900 | 36 | 771 | 1016 | 1510 | 2100 | 1000 | 1510 | 2280 | 600 | 3型 | 1510 | 2390 | 458 | SMC-2 |
| 1000 | 40 | 811 | - | 1715 | 2300 | 1200 | 1715 | 2480 | 600 | 3型 | 1715 | 2590 | 458 | SMC-2 |
型号:(K)Z4(5、9B）4（6）7F PN4.0MPa PN5.0MPa(Class300)
