| 品牌 : | 峻熙 | 型号 : | 3-5吨 |
| 类型 : | 气体传输泵 | 材质 : | 铸铁 |
| 原理 : | 真空泵 | 真空度 : | 高真空度 |
| 驱动方式 : | 气动 | 性能 : | 耐腐蚀 |
| 输送介质 : | 污水泵、杂质泵 | 功率 : | 4.5 |
| 极限压力 : | 9 | 外形尺寸 : | 45*30*55 |
| 泵轴位置 : | 边立式 | 抽气速率 : | 100 |
| 抽气量 : | 100 | 工作压强 : | 9 |
| 重量 : | 60 | 电压 : | 4 |
| 排出口径 : | 40 | 扬程 : | 30 |
| 流量 : | 500 | 叶轮数目 : | 6 |

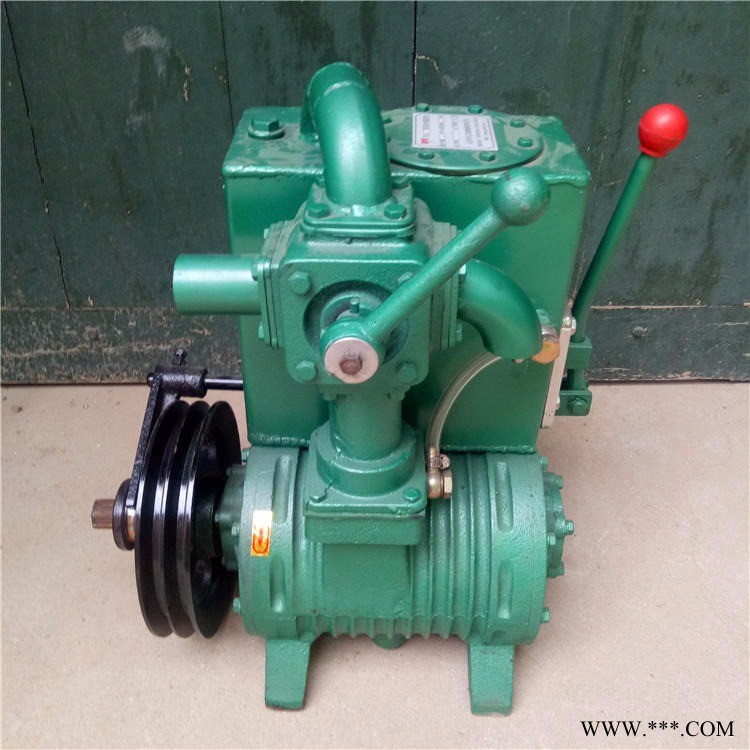

XD单级多旋片式系列真空泵主要由泵体、转子、前后端盖、旋片、轴承、联轴器等零件组成，转子中心偏置于泵体中心。
工作原理
当偏心转子旋转时，旋片在离心力的作用下紧贴着泵体内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。这样反复循环，将容器中的空气抽去形成真空。
安装调试
1、用合适的架子、角铁、将泵安装在汽车大梁内侧，泵的位置高低、左右、前后，同取力器传动轴轴心线确定，在与汽车大梁的部件不干涉的情况下尽量靠近取力器和大梁。泵轴与取力器传动轴的连接倾斜角不得大于7oC。
2、吸气管系统严禁泄漏，否则影响真空度，排气管也应无泄漏以免真空排出，污染环境，浪费能源。
3、油气分离器安装位置应以其出油口高于真空泵进油接头为宜。高寒地区或寒冷季节要换防冻润滑油，以确保油路畅通， 次使用50小时后要更换新的润滑油，并定进清洗。
