| 品牌 : | 中特 | 型号 : | Z45T |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 50-600 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 3C阀门类别 : | 工业 |
因产品的型号、规格、运输方式不同，价格不一样。
请买家拍下之前和卖家确认好，未经联系直接拍下不支持发货！

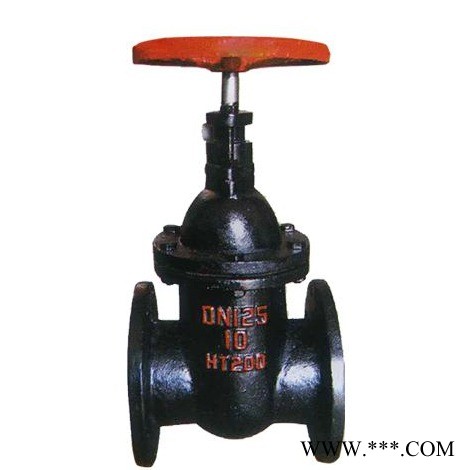

Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀
产品说明
Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀：手动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。
产品性能参数
Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀主要性能参数 | ||||
型号 | PN | 工作压力/MPa | 适用温度/ | 适用介质 |
BSZ45T-10 | 10 | 1.0 | 100 | 水 |
BSZ45T-16Q | 16 | 1.6 | 100 | 水 |
产品零部件材料
Z45T-10、Z45T-16Q 型暗杆楔式单闸板闸阀零部件材料 | ||||
型号 | 材料 | |||
阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | |
Z45T-10 | 灰铸铁 | 铬不锈钢 | 铸铝青铜 | O 形圈 |
Z4T5-16Q | 球墨铸铁 | 铬不锈钢 | 铸铝青铜 | O 形圈 |
产品外形及结构尺寸
Z45T-10 型暗杆楔式单闸板闸阀主要外形及结构尺寸（mm） | ||||||
DN | L | D | D1 | D2 | z×Φd | H |
50 | 178 | 165 | 125 | 102 | 4×Φ19 | 285 |
65 | 190 | 185 | 145 | 122 | 4×Φ19 | 305 |
80 | 203 | 200 | 160 | 138 | 8×Φ19 | 330 |
100 | 229 | 220 | 180 | 158 | 8×Φ19 | 405 |
125 | 254 | 250 | 210 | 188 | 8×Φ19 | 460 |
150 | 267 | 285 | 240 | 212 | 8×Φ23 | 506 |
200 | 292 | 340 | 295 | 268 | 8×Φ23 | 610 |
250 | 330 | 395 | 350 | 320 | 12×Φ23 | 730 |
300 | 356 | 445 | 400 | 370 | 12×Φ23 | 950 |
