| 品牌 : | 中特 | 型号 : | PZ673X |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 50-2400 | 适用介质 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 执行器 |
| 用途 : | 放料 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

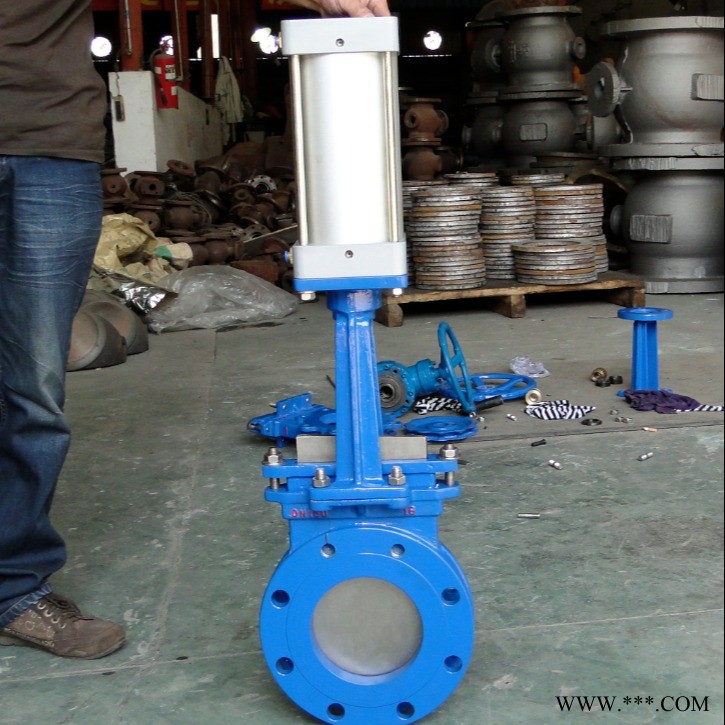

PZ673X气动刀形闸阀借助压缩空气驱动的阀门。气动刀型闸阀简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。本类阀门在管道中一般应当水平安装。
PZ673X气动刀型闸阀 主要结构及产品特点
气动刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
PZ673X气动刀闸阀结构特点：
(1)采用对夹式结构，体积小，重量轻。
(2)完全敞开的通道，可以防止介质在阀内沉积。
(3)新研制的U型封圈，可以保证阀门的良好密封性。
(4)闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
(5)流阻小。
(6)安装维修方便。
PZ673X气动刀型闸阀 执行标准
设计标准JB/T869l-1998 MSS SP-81
法兰标准GB/T9113.1-2000
结构长度GB/T1-5188.2-94
试验和压力GB/T13927-2000
四、PZ673X气动刀型闸阀 执行器技术参数
零件名称材质名称材质牌号
圆螺母优质碳素钢25
手轮灰口铸钢HT200
轴承压盖优质碳素钢35
阀杆螺母铝青铜ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜ZCuZn25A16Fe3Mn3
轴承51110
阀杆不锈钢304、316、2Cr13
支架碳素钢、不锈钢WCB、CF8等
闸板不锈钢304、316、304L、316L、2Cr13
螺栓螺母优质碳素钢35
填料压盖碳素钢WCB
填料柔性石墨盘根 根增强四氟纤维盘根
阀体碳素钢、不锈钢WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、密封座堆焊合金或不锈钢
中特阀门订货须知：
尊敬的用户您好：如果在您确定要使用PZ673X气动刀形闸阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、阀门的产品名称与型号、阀门的口径、阀门是否带附件以便我们的为您正确选型、阀门的使用压力、工况的使用温度和阀门使用介质温度。
二、若已经由设计单位选定PZ673X气动刀形闸阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的中特阀门公司专家为您审核把关。感谢您访问我们的网站http://www.9famen.com如有任何疑问。您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
