| 品牌 : | 上海深荣 | 型号 : | D671F46 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

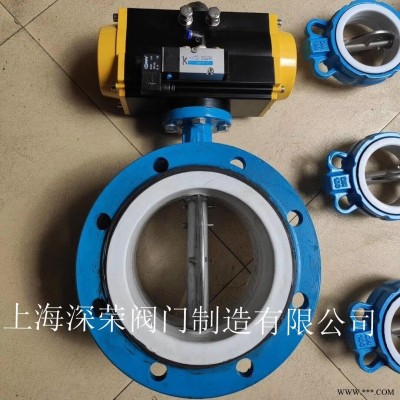

D671F46气动衬氟蝶阀介绍：
气动衬氟蝶阀又称气动耐腐蚀蝶阀，是在与管道介质的过流部件（如阀体内壁、蝶板、阀座）衬上一层较厚的氟塑料，该氟塑料具有超强的耐腐蚀能力和耐磨性。气动衬氟蝶阀按连接方式可分为气动对夹式衬氟蝶阀和气动法兰衬氟蝶阀，按密封结构可根据使用工况分为半衬氟蝶阀和全衬氟蝶阀，可根据工况要求选用开关型或调节型的气动执行机构。可达到对管路介质的快速切断或比例式调节流量使用。该气动衬氟蝶阀阀座与蝶板全部由PTFE制作而成，有效的保证阀轴等相关部件不被阀腔内的介质接触而腐蚀。广泛用于温度≤180°C的腐蚀性流体以及强酸强碱等介质的常温常压场合。具有耐老化，防腐蚀，使用寿命长等优点。且密封性能可达到零泄漏，是目前防腐设备理想的选择之一，特别适用于有腐蚀性或洁净度有一定要求的工况场合。
D671F46气动衬氟蝶阀技术参数：
公称通径：DN50~1200mm、
公称压力：0.6Mpa、1.0Mpa、1.6Mpa、
连接方式：对夹式连接、法兰式连接
阀体形式：直通铸造蝶阀
阀芯形式：蝶板式
流量特性：近似快开型
密封结构：半衬氟密封、全衬氟密封
泄 漏 量：软密封：零泄漏
阀板材质：衬氟碳钢（F46+WCB）、衬氟不锈钢304、衬氟不锈钢316等
密封材料：PTFE（聚）、PPL（对位聚苯）
阀体材质：衬氟碳钢（WCB）、衬氟不锈钢304、衬氟不锈钢316等
适用温度：聚全 FEP:-20°C~+180°C
驱动形式：压缩空气（4~7bar） (可带手轮)
气源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"
控制形式：开关型（开关两位切断）、智能调节型（4~20mA模拟信号）
作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)
作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)
工作场合：弱腐蚀性流体、强酸强碱等介质（常温、常压、常温低压场合）
环境温度：-30°C~+70°C
可配附件：定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等
产品特点：密封性能好，具有超强的耐腐蚀性和耐磨性。
气动衬氟蝶阀材料及温度 "°C".
（1）聚全 FEP（F46）：-85~+150°C
（2）-ETFE（F40 ）:-80~+220°C
（3）可溶性四氟 PFA（FA）：-70~+200°C
（4）PTFE（F4）：-70~+180°C
（5）聚偏二PVDF（F2）：-70~+100°C
不同材料适用于不同温度和不同介质
气动衬氟蝶阀性能优点：
（1）气动耐腐蚀蝶阀力矩小，操作防便，省力灵巧。
（2）气动衬氟蝶阀可以在任何位置安装，且维修方便。
（3）气动衬氟蝶阀密封件可以更换，可根据工况选择不同的密封结构如：半衬氟或全衬氟。
（4）气动衬氟蝶阀密封材料可以耐老化，耐腐蚀，使用寿命长。
（5）气动衬氟蝶阀广泛使用于浓、氰坲酸、王水、各种有机酸、强酸、氧化性介质或烯、浓、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
附件选项
回讯器：也叫限位开关(APL310)，远程反馈开关信号(防爆APL410)
电磁阀：双作用选二位五通、单作用选二位三通(防爆) PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油 YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号D671F46气动衬氟蝶阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供D671F46气动衬氟蝶阀法兰，伸缩节
