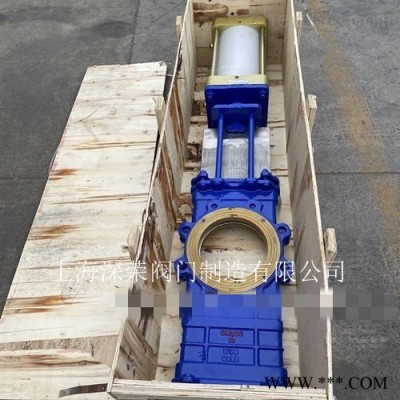

SCZ673H/F气动穿透式刀形插板阀

产品简介：

气动穿透式刀闸阀SCZ673F带接近开关气动穿透式插板阀SCZ673H带限位开关气动穿透式刀型闸阀/气动穿透式闸板阀/气动不锈钢穿透式刀闸阀/气动穿透式刀形闸阀是闸板加长并在闸板上加工个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。

产品优点：

1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。

2、闸板形成个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。

3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。

4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。

5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。

气动执行器功能说明：

1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。

2、在上限位、下限位置停留时，上限位及下限位置的限位开关，发出组常开或常闭的独立信号触点。可作为状态指示用。

3、在上限位、下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。

4、在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。

5、在气动开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定穿透式刀型闸阀气缸的气压仍保持在气缸中，如气缸活塞、电磁及接头无泄漏，则可在任意位置长期停留。

气动执行器可选附件：

1.单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。

2.接近开关。

3.气源处理三联件(包括减压阀、过滤器、油雾器)。

4.电/气动阀门定位器(调节型用)。

气动执行器正确使用注意事项：

（1）负载运动方向必须与活塞杆的运动方向致，以免活塞杆产生扭曲现象。

（2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。

（3）选用出力比实际负载大的气动执行器，以免气压不足时发生危险。

（4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度般限制在-5℃～ 60℃ 以内。

（5）有腐蚀气体环境，气缸内活塞及密封部分的材料，般采用PTFE。

壳体试验和密封试验：

1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
