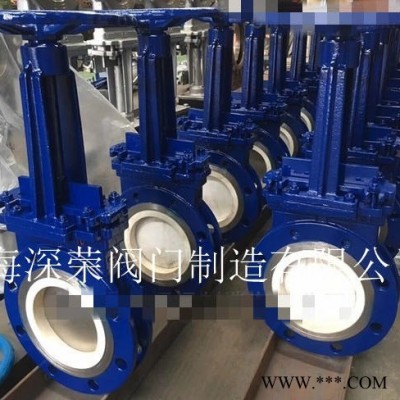

PZ73TC陶瓷刀闸阀
产品简介：
PZ73TC陶瓷刀型闸阀/陶瓷刀闸阀/陶瓷插板阀/陶瓷闸板阀/不锈钢陶瓷刀闸阀/陶瓷排渣阀/陶瓷刀形闸阀/陶瓷耐磨刀闸阀/薄型 陶瓷排渣阀/薄型陶瓷浆液阀/快速切断耐磨薄型刀闸阀适于用高硬度的颗粒等介质，有软颗粒但又有腐蚀性的介质的管道上作启 闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统，尤其适用于火力发电厂石子煤 系统。可采用手动、气动和电动等驱动方式。 陶瓷刀闸阀的闸板、阀座密封面材料采用结构陶瓷制造，耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结 构陶瓷材料，其化学稳定性及硬度极高。因此，本阀具有极高的耐磨损、耐蚀、耐冲蚀性能，且隔热性好、热膨胀小。 主要特点： 陶瓷刀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀 体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形陶瓷密封阀座实现双向密封。采用超短结构长度，节省材料，减轻管路系统整体重量；占用有效空间小，能有效支持管道的强度， 减少管道振动，适合在不同排布管道上任意角度安装。专门针对固液两相流工况介质管道设计的，设计有以抗节流冲刷为目的的 结构形式，以满足该类介质管道的关断或关断 节流的双重使用功能。
应用范围：1.采矿、钢铁工业——用于煤炭、滤渣浆等; 2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水; 3.造纸工业——用于任何浓度纸浆、料水混合物; 4.电站除灰——用于灰渣浆液。 主要零部件材料： 序号 名称 材料 序号 名称 材料 1 阀座 结构陶瓷 7 阀杆 2Cr13 2 阀体 WCB 8 支架 WCB 3 阀板 304 结构陶瓷 9 螺母 青铜 4 填料 柔性石墨 10 轴承 5 填料压盖 WCB 11 手轮 Qt400 6 锁轴 2Cr13 12 圆螺母 25# 应用规范： 设计与制造 GB/T 8691 连接端尺寸 结构长度 GB/T 15188.2 法兰尺寸 JB/T 79.1 检验与试验 JB/T 8691 材料 碳钢 GB/T 12229 不锈钢 Gb/T 12230 标志 Gb/T 12220 供货 Gb/T 12252 主要外形和连接尺寸： DN PN(Mpa) L D D1 D2 H N-M D0 b 50 1.0 43 165 125 100 285 4-M16 180 12 65 46 185 145 120 295 4-M16 180 12 80 46 200 160 135 315 8-M16 220 12 100 52 220 180 155 365 8-M16 220 12 125 56 250 210 185 400 8-M16 230 12 150 56 285 240 210 475 8-M20 280 14 200 60 340 295 265 540 12-M20 360 14 250 68 405 355 320 630 12-M24 360 16 300 78 460 410 375 780 12-M24 400 16 350 90 520 470 435 885 16-M24 400 16 400 90 580 525 485 990 16-M27 400 18 450 90 640 585 545 1100 20-M27 530 18 500 114 715 650 608 1200 20-M30 530 18 600 154 840 770 718 1450 20-M33 600 20
上海深荣阀门主要生产销售【PZ73TC陶瓷刀型闸阀/陶瓷刀闸阀/陶瓷插板阀/陶瓷闸板阀/不锈钢陶瓷刀闸阀/陶瓷排渣阀/陶瓷刀 形闸阀/陶瓷耐磨刀闸阀/薄型陶瓷排渣阀/薄型陶瓷浆液阀/快速切断耐磨薄型刀闸阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、 图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 PZ73TC陶瓷刀型闸阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提 PZ73TC陶瓷刀型闸阀 法兰，伸缩节及 PZ73TC陶瓷刀型闸阀 连接螺栓，并根据用户需要提供 PZ73TC陶瓷刀型闸阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
