| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | 气动陶瓷双闸板阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍

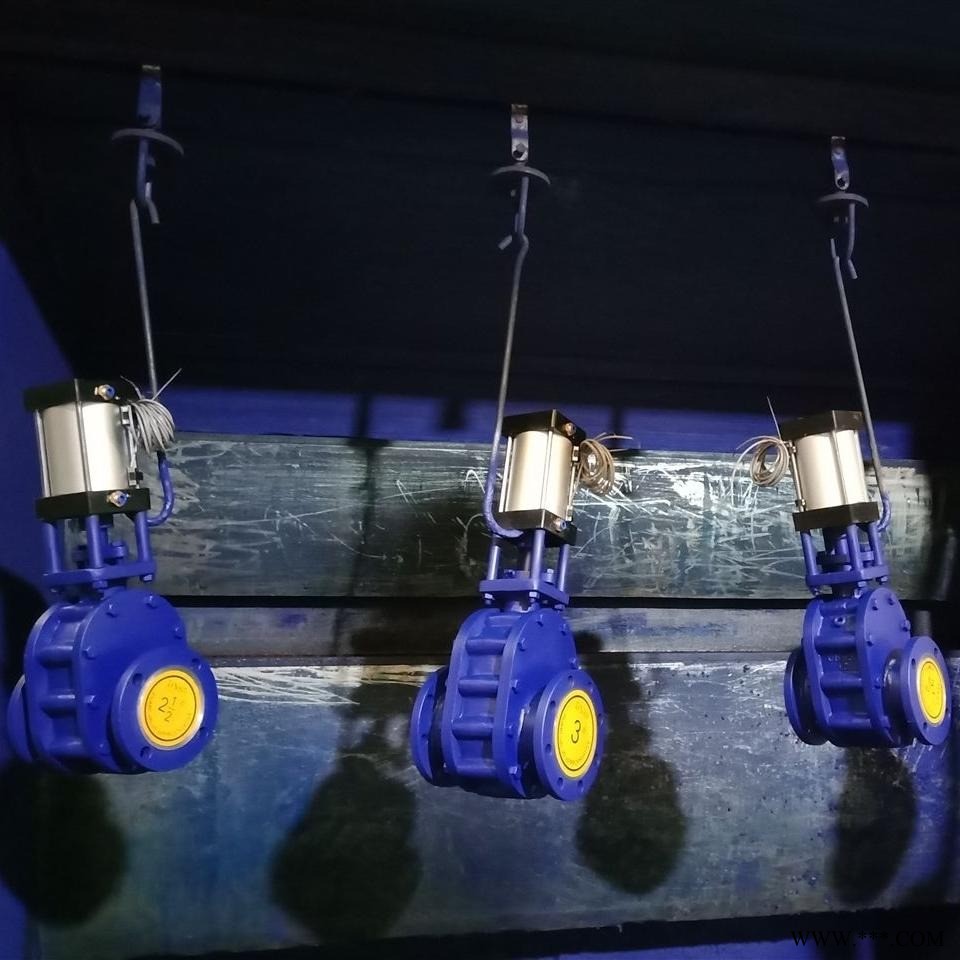

产品概述：
气动陶瓷双闸板阀主要适用于火电厂干灰系统灰、渣出料的启闭之用，也适用于矿山、造纸、石化等有磨损。腐蚀的粉尘、水、 油、蒸气等介质在管路上的启闭之用。 产品特点： 1,安装前应仔细阅读本说明,并核对阀门型号,通径及技术参数。 2,严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。 3,两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应 做到均匀对称。 零件材料: 零件名称 材料 Z44T-110 Z44W-10 阀体、阀盖、阀轮 灰铸铁 灰铸铁 阀板 灰铸铁+黄钢 灰铸铁 阀杆 碳钢 碳钢 丁楔 铸钢 铸钢 阀杆螺母 青钢 青钢
工作原理：
平行双闸板闸阀是陶瓷闸阀的一种。故其结构与工作原理与闸阀一致，其启闭体(阀板)由阀杆带动阀座密封面作升降运动，可接 通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难， 通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。 平行双闸板阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板 之间设置弹簧的预紧力是阀板和阀座紧密接触，实现密封。
