SCZ673W气动不锈钢穿透式刀闸阀

 产品简介：

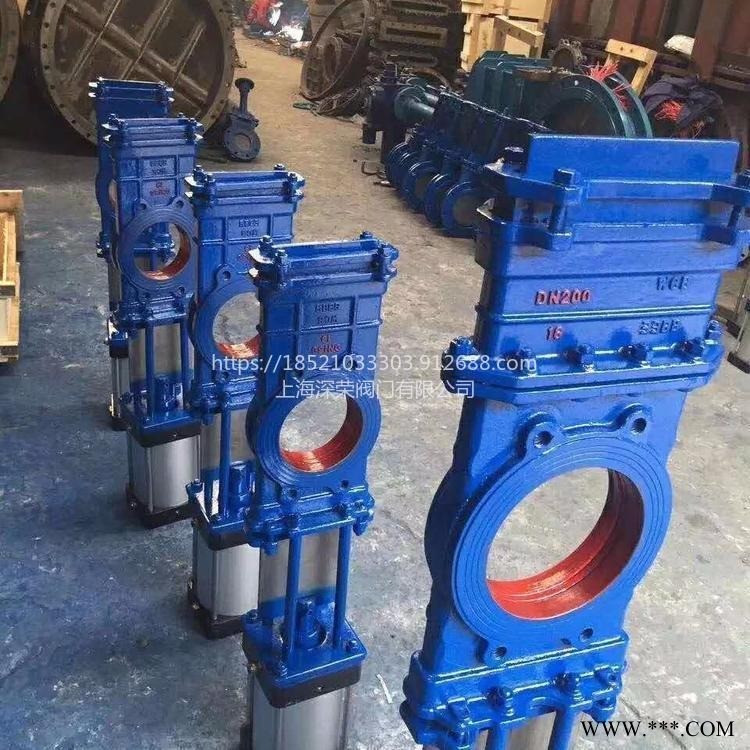

气动不锈钢穿透式刀型闸阀SCZ673W气动不锈钢穿透式插板阀/气动不锈钢穿透式刀闸阀/气动不锈钢穿透式闸板阀/气动穿透式 刀闸阀/气动穿透式插板阀/气动穿透式闸板阀/气动穿透式刀型闸阀/气动穿透式刀形闸阀/气动不锈钢穿透式长板阀是由气缸和不 锈钢穿透式刀型闸阀组成，是闸板加长并在闸板上加工个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样在工作中更加 平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。适用于排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造 纸、冶金、石化、电力、化纤、制药、环保、食品等行业。

 产品优点：

1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。 2、闸板形成个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。 3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。

4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。 5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。 壳体试验和密封试验： 1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、粘度不大于水的其他适宜液体。 2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。 3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项 试验。 4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。 5、插板阀清洁度要求按JB/T7748的规定。 6、静压寿命试验。 7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。 静压寿命实验次数 金属密封 DN≤150mm 1200次 DN≥200-400mm 1000次 Dn≤150mm 800次 非金属密封 Dn≤150mm 1400次 DN≤200-400mm 1200次 Dn≤450mm 1000次 注：1、金属密封指密封副材料是金属-金属 2、非金属密封指密封副材料是金属-非金属或非金属-非金属。 主要零部件材料及性能规范参数： 阀门型号 SCZ673F-2.5 SCZ673H-6 SCZ673H-10 SCZ673F-16 工作压力(MPa) 0.25 0.6 1.0 1.6 适用介质 糖浆、纸浆、污水、灰、煤气等 适用温度(℃) 橡胶≤80，氟橡胶≤180，碳素钢≤425，不锈钢≤600，310S不锈钢≤1100 驱动方式 气动 材料 阀体 WCB铸钢，304不锈钢，316不锈钢，310S不锈钢 闸板 不锈钢 阀体密封圈 合成橡胶或聚四氟乙烯 阀杆 铬不锈钢 支架 碳素钢 填料 聚四氟乙烯 注：橡胶牌号取决于介质性质和使用温度；闸板材质牌号取决于介质性质。

 系列气动穿透式刀型闸阀 型 号 编 制 说 明： 特种阀门代号：SC表示穿透式； 阀门类型代号：Z表示闸阀； 驱动形式代号：6表示气动；9表示电动；2表示电液动；5表示伞齿轮；7表示液动； 连接形式代号：7表示对夹式； 结构形式代号：3表示单闸板； 密封材料代号：H表示Cr13(硬密封)；F表示PTFE四氟(软密封)；X表示橡胶(软密封)；Y表示硬质合金(硬密封)；W表示不锈钢(硬 密封)； 工作压力代号：6、10、16表示其数值是以MPa为单位的公称压力值的10倍； 阀体材料代号：C表示WCB铸钢；P表示304不锈钢；R表示316不锈钢；NR表示310S不锈钢； 气动穿透式刀型闸阀 系列型号 SCZ673H-6C SCZ673H-10C SCZ673H-16C SCZ673W-6P SCZ673W-10P SCZ673W-16P SCZ673W-6R SCZ673W-10R SCZ673W-16R SCZ673X-6C SCZ673X-10C SCZ673X-16C SCZ673X-6P SCZ673X-10P SCZ673X-16P SCZ673X-6R SCZ673X-10R SCZ673X-16R SCZ673F-6P SCZ673F-10P SCZ673F-16P SCZ673F-6P SCZ673F-10P SCZ673F-16P SCZ673F-6R SCZ673F-10R SCZ673F-16R 适用介质 糖浆、纸浆、污水、煤浆、矿渣、炉渣、料仓出口、灰、渣水混合物。 适用温度 ≤425℃ ≤550℃ ≤600℃ 材料 名称 阀体（WCB) 阀体（CF8) 阀体（CF8M） 阀体 WCB铸钢 304不锈钢 316不锈钢 阀座 20Cr13 304 316 O型圈 橡胶/四氟 橡胶/四氟 橡胶/四氟 阀杆 2Cr13 304 316 填料 PTFE PTFE PTFE 螺母 15 304 304 支架 Q235 304 316 手轮 球墨铸铁 球墨铸铁 球墨铸铁 气动执行器功能说明： 1、采用双电控三位五通电磁阀控制气缸，采用三位开关，可控制穿透式刀型闸阀在上限位、下限位及任意位置停留。 2、在上限位、下限位置停留时，上限位及下限位置的限位开关，发出组常开或常闭的独立信号触点。可作为状态指示用。 3、在上限位、下限位置停留时，上限位及下限位置的限位开关，自动切断电磁阀相应控制线圈的电源。这样穿透式刀型闸阀在上 限位及下限位置长期停留时，电磁阀的电控线圈不通电，可避免电磁线圈发热提高电磁阀使用寿命，大大地提高了可靠性。 4、在上限位及下限位置长期停留时；气源被切断不耗气，但锁定阀门气缸的气压仍保持在气缸中，能保证可靠停位。 5、在气动开关过程中，切断控制电源，则气缸进出气也同时被切断，锁定穿透式刀型闸阀气缸的气压仍保持在气缸中，如气缸活 塞、电磁及接头无泄漏，则可在任意位置长期停留。 气动执行器可选附件： 1、单或双控电磁阀(有24V、220V等电压供选择，必要时可选取防爆电磁阀)。 2、接近开关。 3、气源处理三联件(包括减压阀、过滤器、油雾器)。 4、电/气动阀门定位器(调节型用)。 气动执行器正确使用注意事项： （1）负载运动方向必须与活塞杆的运动方向致，以免活塞杆产生扭曲现象。 （2）使用过滤器，减压器，润滑器组合（F－R－E组合）以调整空气品质，增长使用寿命。 （3）选用出力比实际负载大的气动执行器，以免气压不足时发生危险。 （4）注意使用环境温度，气缸内活塞环及密封部分材料的使用温度般限制在-5℃～ 60℃ 以内。 （5）有腐蚀气体环境，气缸内活塞及密封部分的材料，般采用PTFE。
