上海深荣 FCSCZ673W带防尘罩气动不锈钢穿透式刀型闸阀 不锈钢气动球阀 可定制各种材质

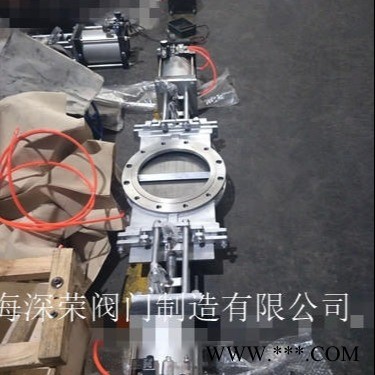

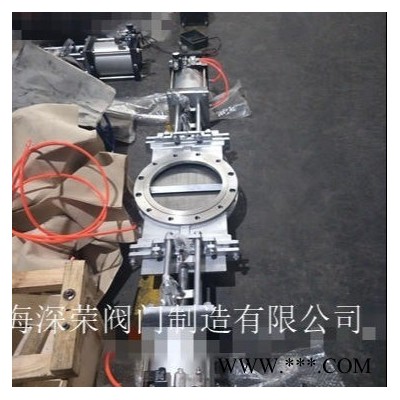

FCSCZ673W带防尘罩气动不锈钢穿透式插板阀

产品简介：

 带防尘罩气动不锈钢穿透式刀型闸阀FCSCZ673W气动不锈钢穿透式插板阀/气动不锈钢穿透式刀闸阀/气动穿透式插板阀/气动穿 透式闸板阀/带防尘罩气动穿透式插板阀/气动穿透式刀型闸阀/气动穿透式刀形闸阀是种长行程气缸和穿透式刀闸阀组成的控制 阀，并加装防尘罩以保护阀杆。穿透式刀闸阀是闸板加长并在闸板上加工个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。 这样穿透式刀闸阀在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。该阀门适用于排渣、纸浆、泥 浆、污水等管道的控制。可广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。 气动穿透式刀闸阀是种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有个通径大小的圆口，气动穿透式刀型闸阀通过 闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有 全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工 艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸 板直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。

特点： 1、穿透式刀闸阀是种具有全通径设计，流通阻力可忽略不计。 2、穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点。 3、密封性能更优越，运动更平稳。 4、密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。 5、密封阀座可以做成金属密封和软密封两种，可适用于各种不同的工况要求。 工作原理： 1、开启过程在关闭位置时，闸板上的通孔处在阀门通径上方相离状态，使得阀门处于全关闭状态，并且闸板跟密封阀座紧贴密 封，使得密封性能更可靠，当活塞下降时带着闸板向下开启动作，直到闸板上的通孔完全跟阀门通径相吻合，此时阀门处于全开 状态。而且闸板跟密封阀座紧贴，并且闸板上的通孔与阀门通径等大，使得阀门全通径流通，并且阀腔不留介质残渣。 2、关闭过程关闭时，气缸活塞杆开始向上升带着闸板做开启动作，直到闸板上的通孔完全脱离阀门通径上方。使得阀门通径被完 全关闭。在关闭和开启过程中阀座跟闸板直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。 零部件材料： 零件名称 材料 零件名称 材料 阀体 WCB CF8 CF8M CF3 CF3M 1CF18Ni9Ti 2520 阀杆Stem 2Cr13 1CF18Ni9Ti 阀座密封圈 橡胶或PTFE/不锈钢 支架 不锈钢 阀体间密封垫片 橡胶或PTFE 填料压盖 不锈钢 闸板 201 304 304L 316 316L 1CF18Ni9Ti 2520 填料 石墨或PTFE 阀体装配螺栓 B7 填料压盖螺栓 B7 壳体试验和密封试验： 1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤粘度不大于水的其他适宜液体。 2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。 3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项 试验。 4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。 5、插板阀清洁度要求按JB/T7748的规定。 6、静压寿命试验。 7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。 静压寿命实验次数 金属密封 DN≤150mm 1200次 DN≥200-400mm 1000次 Dn≤150mm 800次 非金属密封 Dn≤150mm 1400次 DN≤200-400mm 1200次 Dn≤450mm 1000次 注：1、金属密封指密封副材料是金属-金属 　　2、非金属密封指密封副材料是金属-非金属或非金属-非金属。 外形尺寸： DN L Φ1 H H2 N-M 气缸直径(mm) PN0.6 PN1.0 50 40 125 397 51 4-M16 50 65 40 145 418 67 4-M16 65 80 50 160 579 82 4-M16 80 100 50 180 612 102 8-M16 100 125 50 210 710 127 8-M16 125 150 60 240 816 152 8-M20 150 200 60 295 990 202 8-M20 200 250 70 350 1106 253 12-M20 250 300 70 70 400 1264 303 12-M20 300 350 80 80 460 1575 353 16-M20 350 400 80 80 515 1562 402 16-M22 400 450 90 90 565 1750 452 20-M22 450 500 90 90 620 1994 502 20-M22 500 600 100 100 725 2040 603 20-M27 600

上海深荣阀门主要生产销售【带防尘罩气动不锈钢穿透式刀型闸阀FCSCZ673W气动不锈钢穿透式插板阀/气动不锈钢穿透式刀闸 阀/气动穿透式插板阀/气动穿透式闸板阀/带防尘罩气动穿透式插板阀/气动穿透式刀型闸阀/气动穿透式刀形闸阀】，备有大量库 存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服 务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径     是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   FCSCZ673W带防尘罩气动不锈钢穿透式刀型闸阀  法兰，伸缩节及 FCSCZ673W带防尘罩气动不锈钢穿透式刀型闸阀 连接螺栓，并根据用户需要提供    FCSCZ673W带防尘罩气动不锈钢穿透式刀型闸阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
