上海深荣 DMZ973H电动暗杆刀型闸阀 电动闸阀高温 可定制各种材质

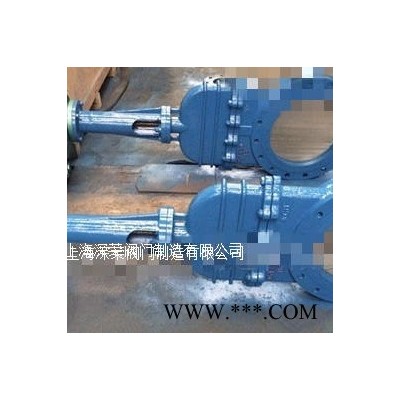

DMZ973H/F/X/Y电动暗杆刀闸阀

 产品简介：

 DMZ973H电动暗杆刀型闸阀DMZ973F/X/Y电动暗杆刀闸阀/电动暗杆刀形闸阀/电动暗杆插板阀/电动暗杆闸板阀/电动暗杆刀 型闸板阀/电动暗杆刀型插板阀/DMZ973W不锈钢电动暗杆刀闸阀/电动带盖刀型闸阀具有体积小，重量轻，属带阀盖对夹法兰 式、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电 力，市政、矿山、冶金、化工、煤炭、水利等行业。电动暗杆刀闸阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除 杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使 闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。 暗杆刀闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性 能大大提高。在圆周密封的基础上，又采用了浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采 用了浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中 长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

 技术参数： 1、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520 2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB 3、公称通径：DN50-600mm NPS2"-24" 4、适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定) 5、连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准 6、密封型式：硬密封（H、Y）、软密封（X、F） 7、泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏） 8、驱动方式：电动执行器（开关型、调节型、防爆型、智能体式） 性能参数： 公称压力 壳体试验（Mpa) 密封封试验（Mpa) 工作温度 通用介质 0.6、1.0、1.6 0.9、1.5、2.4 0.7、1.1、1.8 ≤900℃ 纸浆、污水、煤装浆、 灰、渣水混全物 零部件材料： 阀体、阀盖 闸板 阀杆 密封阀座 填料 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬 金、 盘根 结构尺寸： 公称压力 0.6MPa 1.0MPa 1.6MPa 公称通径 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 厚度 L 70 80 85 100 100 110 120 130 140 165 高度 H 790 910 1080 1240 1300 1470 1670 1760 2020 2200 法兰尺寸： PN1.0MPa法兰连接尺寸 公称通径 法兰外径 螺栓孔中心距 螺栓孔直径 螺栓孔数量 螺栓直径 密封面 法兰厚度 DN D K L d f C DN50 165 125 18 4 M16 100 3 18 DN65 185 145 18 4 M16 120 3 20 DN80 200 160 18 4 M16 135 3 20 DN100 220 180 18 8 M16 155 3 22 DN125 250 210 18 8 M16 185 3 24 DN150 285 240 23 8 M20 210 3 24 DN200 340 295 23 8 M20 265 3 24 DN250 395 350 23 12 M20 320 3 26 DN300 445 400 23 12 M20 368 4 28 DN350 505 460 23 16 M20 428 4 28 DN400 565 515 26 16 M24 482 4 30 DN450 615 565 26 20 M24 532 4 30 DN500 670 620 26 20 M24 585 4 32 DN600 780 725 30 20 M27 685 5 36 DN700 890 840 30 24 M27 800 5 36 DN800 1015 950 34 24 M30 905 5 38 DN900 1115 1050 34 28 M30 1005 5 38 DN1000 1230 1160 36 28 M33 1110 5 38

上海深荣阀门主要生产销售【DMZ973H电动暗杆刀型闸阀DMZ973F/X/Y电动暗杆刀闸阀/电动暗杆刀形闸阀/电动暗杆插板 阀/电动暗杆闸板阀/电动暗杆刀型闸板阀/电动暗杆刀型插板阀/DMZ973W不锈钢电动暗杆刀闸阀/电动带盖刀型闸阀】，备有 大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售 后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径    DMZ973H电动暗杆刀型闸阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供    DMZ973H电动暗杆刀型闸阀  法兰，伸缩节及  DMZ973H电动暗杆刀型闸阀连接螺栓，并根据用户需要提供 DMZ973H电动暗杆刀型闸阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
