上海深荣 Q741F液动球阀 液动闸阀 可定制各种材质

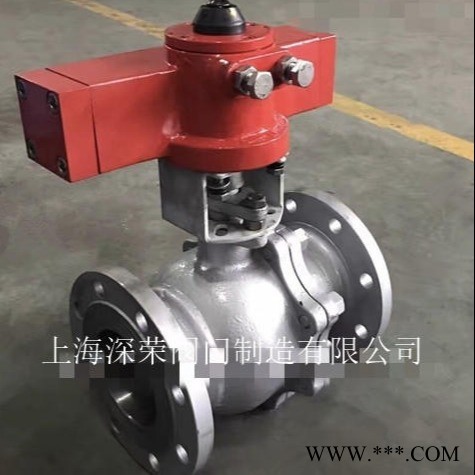

Q741F液动不锈钢球阀

 产品简介：

 液动球阀Q741F液动不锈钢球阀/防爆液动法兰球阀/液动法兰球阀/液动碳钢球阀/精小型液动法兰球阀适用于水、石油、钻井液等介质的集输管线上作为起闭装置。液动法兰球阀由液动装置和球阀两大部分组成。靠液动装置使阀杆旋转带动球体 转动来达到启闭的作用。 技术参数： 公称压力：1.6、2.5、4.0、6.4MPa 使用温度：-29～425℃（碳钢）-40～＋550℃（不锈钢） 公称通径：DN50～800mm 阀体材质：304、316、316L、WCB、HT200 连接法兰：JB/T79．GB913．HG20592 适用介质：空气、水、蒸汽、油等流体产品优点： 液动阀门更方便用户操作轻便，远距离自动化操作，发展了半球阀的用途范围，特别在恶劣的环境下不便于人工操作或常开动作 时，配套自动化电脑操作情况下，双偏心式半球阀配置液动执行机构，更为 新的创意。该阀门具有开启力小，关闭能破除结 垢障碍，实现密封性能好等双偏心半球阀的切优点，耐磨。耐腐蚀材质。液动阀门广泛应用于水、蒸汽、污水、造纸、石油化 工、溶液及矿浆两相混流介质，及含尘气体，含颗粒流体、粉末固体介质输送的理想设备，使用液动操作，更方便的适 用于管理自动化，远距离操纵，配置液动讯号装置，可用于自动化操作与集中控制。

结构特点： 1、结构简单可靠、体积小。 2、传动平稳可靠。 3、液压缸可以获得很大的输出力矩。 4、阀门的开关可以通过定压溢流阀得到精确的调整，包括开启和关闭力矩的调整；其力矩甚至可以通过液压仪表直接反映出来。 5、阀门开启速度调节方便。 6、在突然发生事故动力中断时，仍可利用蓄能器进行次或数次启闭操作。

 主要技术参数： 1、液源压力：1.0-4.0MPa 2、输入信号：电信号0-10MA,4-20MA 3、回讯器电压：AC220V,DC24V 4、液源接口：M16X1.5,M18x1.5 5、工作环境温度：-20度-90度，特殊-45度-120度 6、公称压力：1.6MPa 7、强度试验：2.4MPa 8、水密封试验：1.8MPa 9、气密封试验：0.5-0.7MPa 液动执行器简介： 液动执行器是款新型液动执行机构。HA系列执行器通过三维建模软件Solidworks设计与优化。与市面上同类产品相比，具有外形 精巧美观、结构紧凑合理、坚固耐用、输出扭矩大、使用寿命长等特点。HA系列执行器可以作为球阀、蝶阀、旋塞阀等阀门或其 它1/4回转装置的执行元件。配套液控电磁阀、流量控制阀、限位开关等元件可以实现球阀、蝶阀、旋塞阀等阀门或其它1/4回转 装置的就地/远程智能化控制。HA系列液动执行器广泛应用于石油、化工、电力、能源、船舶、冶金、建材、造纸、锅炉设备 中。 产品特点： 1. 支持单作用和双作用配置。 2. 基于齿轮齿条式设计，结构简单可靠、体积小巧、动作平稳、输出力矩大。 3. 齿轮齿条使用45#钢，可以承受更高的工作压力、输出更大的力矩。 4. 液压缸使用45#无缝钢管，综合力学性能好；内表面平滑，摩擦系数低，确保更长的使用寿命。 5. 执行器背面设计有两个调节螺栓,行程调节更加方便。支持双向行程调节,调节范围±5°。 6. 执行器底部连接符合ISO5211标准。使产品更加具有通用性与互换性。 7. 执行器顶部连接符合NAMUR标准。支持标准阀位指示器、限位开关的安装(HA32需要特殊的安装支架)。 典型应用： 球阀、蝶阀、旋塞阀及其它1/4回转装置的自动化。 工作条件： 1. 液压油：使用无腐蚀性的抗磨液压油；运动粘度中等。 2. 额定压力：设计压力20MPa；高使用压力16MPa。 3. 适用温度：-20~+80°C 4. 抗振动性：适用于无强烈振动的环境 5. 润滑：使用自润滑轴承，在正常工作条件下，无需添加润滑剂。 6. 安装：适合室内外安装使用。 7. 选型与标记：根据具体工作条件合理选型；相关参数将标记在产品铭牌上。 附件支持： 1. 手动机构：支持离合式手动机构或手动泵 2. 限位开关盒：可装各类限位开关或位置变送器。 3. 液压电磁阀、电液伺服系统、蓄能器等用于操作或控制阀门。

上海深荣阀门主要生产销售【液动球阀Q741F液动不锈钢球阀/防爆液动法兰球阀/液动法兰球阀/液动碳钢球阀/精小型液动法兰 球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产 品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  Q741F液动球阀    是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供  Q741F液动球阀 法兰，伸缩节及Q741F液动球阀连接螺栓，并根据用户需要提供 Q741F液动球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
