| 品牌 : | 上海深荣 | 型号 : | SCZ573H/SCZ573F |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 材质 : | 碳钢 | 形态 : | 角式 |
| 作用对象 : | 水 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

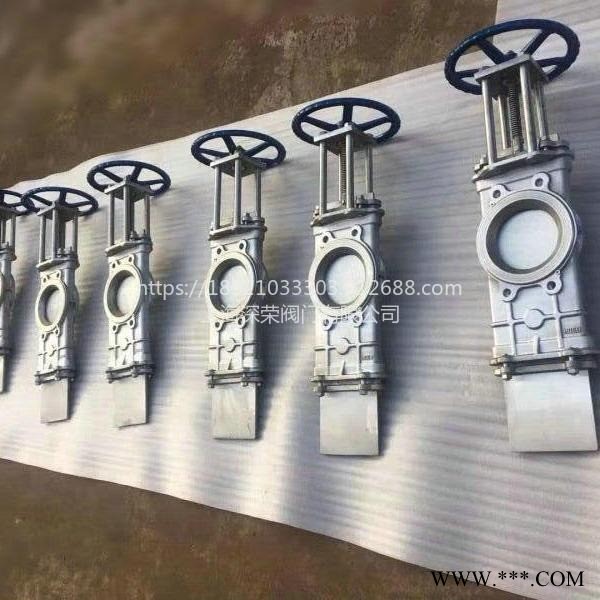

SCZ573H伞齿轮穿透式刀型闸阀SCZ573F伞齿轮穿透式插板阀
产品简介：
SCZ573H伞齿轮穿透式刀闸阀SCZ573F伞齿轮穿透式插板阀/伞齿轮穿透式刀型闸阀/伞齿轮不锈钢穿透式刀型闸阀/伞齿轮穿透 式插板阀/伞齿轮穿透式闸板阀/伞齿轮不锈钢穿透式插板阀/伞齿轮穿透式刀形闸阀是闸板加长并在闸板上加工个同等通径的通 孔，闸板紧贴阀座做启闭运动不脱离。这样在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。适用于 排渣、纸浆、泥浆、污水等管道的控制。广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。
产品优点： 1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。 2、闸板形成个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。 3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部无介质堆积。 4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
5、阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性阀，腔不积渣，特别适合于浆体输送及粉体物粒的输送。 壳体试验和密封试验： 1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、粘度不大于水的其他适宜液体。 2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。 3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项 试验。 4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。 5、插板阀清洁度要求按JB/T7748的规定。 6、静压寿命试验。 7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。 静压寿命实验次数 金属密封 DN≤150mm 1200次 DN≥200-400mm 1000次 Dn≤150mm 800次 非金属密封 Dn≤150mm 1400次 DN≤200-400mm 1200次 Dn≤450mm 1000次 注：1、金属密封指密封副材料是金属-金属 2、非金属密封指密封副材料是金属-非金属或非金属-非金属。 主要零部件材料及性能规范参数： 阀门型号 SCZ573F-2.5 SCZ573H-6 SCZ573H-10 SCZ573F-16 工作压力(MPa) 0.25 0.6 1.0 1.6 适用介质 糖浆、纸浆、污水、灰、煤气等 适用温度(℃) 橡胶≤80，氟橡胶≤180，碳素钢≤425，不锈钢≤600，310S不锈钢≤1100 驱动方式 伞齿轮 材料 阀体 WCB铸钢，304不锈钢，316不锈钢，310S不锈钢 闸板 不锈钢 阀体密封圈 合成橡胶或聚四氟乙烯 阀杆 铬不锈钢 支架 碳素钢 填料 聚四氟乙烯 注：橡胶牌号取决于介质性质和使用温度；闸板材质牌号取决于介质性质。
