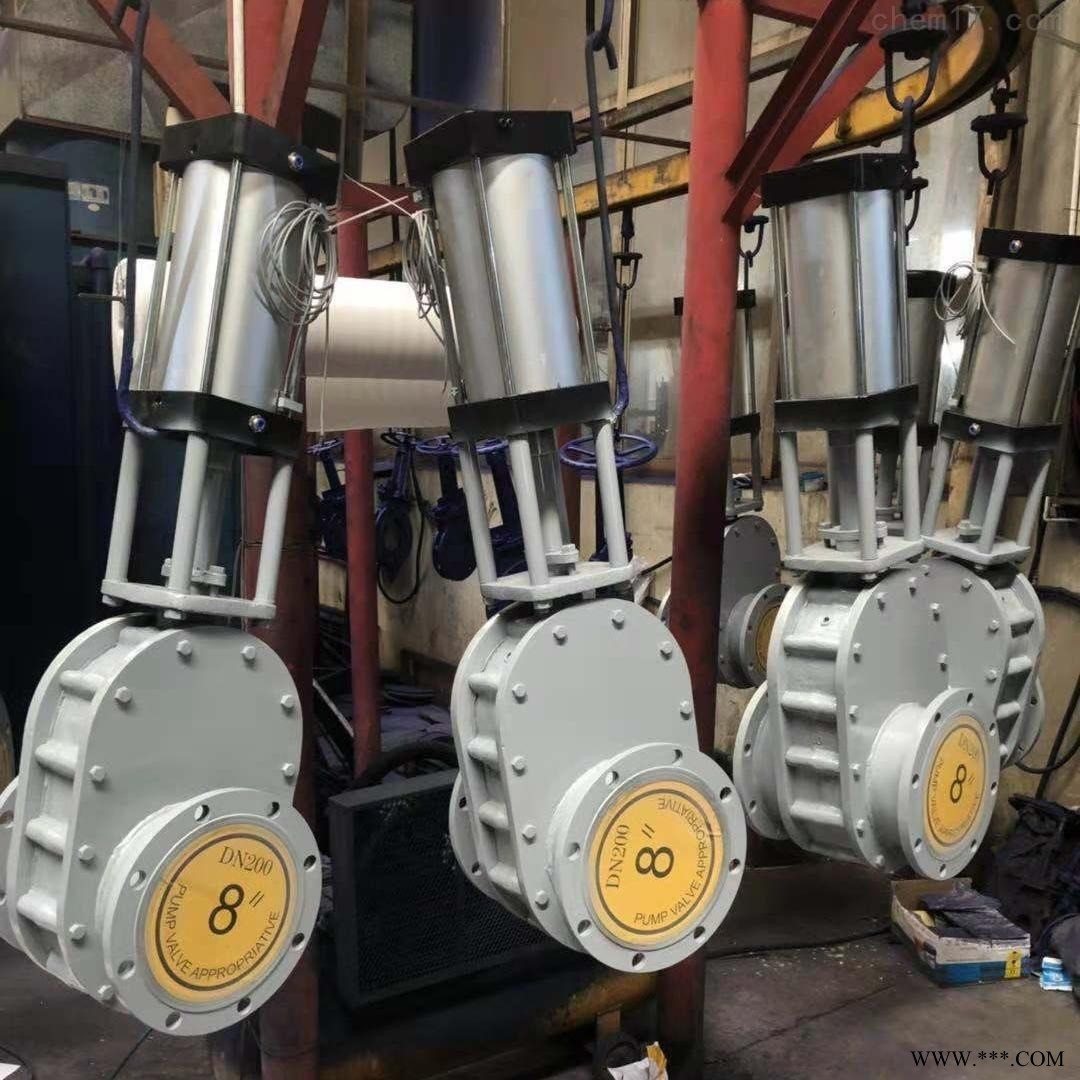

上海深荣 气动陶瓷出料阀 气动双闸板出料阀 陶瓷双闸板闸阀 可定制各种材质

详细介绍

产品概述 陶瓷双闸板阀又称陶瓷平行双闸板闸阀或干灰阀，是陶瓷闸阀的一种。故其结构与 工作原理与陶瓷闸阀一致，其启闭体(阀板)由 阀杆带动阀座密封面作升降运动，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板 的侵蚀和震 动，也易损坏阀座密封面，修理困难，通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。通过设置在阀盖内侧的陶 瓷轨道条以及设置在三通 阀芯内的助力弹簧，能够有效地使左、右闸板紧贴在陶瓷轨道条上运动时，不产生任何泄漏，从而保证 阀体的正常运行，本实用新型结构简单、安装使用方便。 产品特点： 1、利用弹簧将两块碟板紧压在上、下夹板上，使碟板处于自由压紧而不卡死。 2、闸板与上、下夹板的接触面采用碳化钨喷涂，采用国际 “超音速喷涂”，该技术比传统的“等离子喷涂”有着明显的品质优 点， 3、具有耐磨损、耐冲刷、耐高温、耐腐蚀（盐腐蚀、酸腐蚀、碱腐蚀）、结合强度：每平方英寸10000磅以上，光洁度平面磨可 以达到Ra0.8左右、有很长的使用寿命。 4、只需气缸正反向驱动气，驱动气连接采用插拔式快速接头，无辅助气要求。安装简洁方便。 性能特点： 气动陶瓷出料阀适用于发电厂干灰系统、仓泵出料输送，也可适用于矿山、造纸、化工等各类有磨损的干粉尘、水等介质在管道 上作启闭之用。使用公称压力1.0MPa,气源压力0.6-0.8MPa。 型号编制方法说明 气动双闸板（陶瓷）出料阀 Z644H-10C、Z674H-10C、Z644TC-10C、Z674TC-10C阀门类型代号：“Z"表示往复滑动闸阀 传动形式代号：“6"表示气动 连接形式代号：“4"表示法兰式连接、“7"表示对夹式连接（我厂对夹式阀门自身也配有法兰，和 法兰式连接一样） 传动形式代号：“4"表示平行式双闸板 密封面材料代号：“H"表示硬质合金密封、 “TC"表示陶瓷密封 阀门 公称压力：其数值是以“MPa"为单位的公称压力值的10或16倍 阀体材料代号：“C"表示碳钢延长使用寿命 清洗管道 在管路系统中，会有一些杂物，如焊渣、铁锈、石灰浆液凝固的渣子，铁丝，布条等，这些污物分布在节流口以及导向部位，极 易造成管路堵塞或卡死阀门使阀芯碎裂。这些常见的故障通常发生于新投运系统和大修后投运初期。遇到此类情况，必须卸开对 阀门进行清洗，除掉渣物，如密封面受到损伤还应研磨;同时将底塞打开，以冲掉渣物，并对管路进行冲洗。投运前，让调节球阀 全开，让介质流动一段时间后再投入正常运行。 增大口径 通过CV值计算公式，我们计算出正确的CV从而选择适适合的阀门口径。在流量相同的情况下，阀门口径越小，流体的流速就会越 快，介质对阀芯和密封件的冲蚀也就越厉害。如果在开度能够自由调节的范围内，适当增大阀门的口径，就可以减小磨损。 转移破坏位置 为了保护阀芯阀座的密封面和节流面，我们可以把破坏严重的地方转移到次要位置。陶瓷调节球阀冲蚀严重，流体速度快的地方 是流体进口的下方部位。现在的陶瓷调节球阀主要采用三片式结构，我们可以将球芯换向使用，一个球芯可以在进口处使用四 次，那么阀门的寿命就可以延长4倍。 主要性能参数： 标准：国标 公称通径：DN100（mm） 工作温度：高温 加工定制：是 材质：碳钢 流动方向：双向 压力环境：低压 零部件及配件：配件,执行器,阀体,阀杆, 气缸 形态：直板式 规格：DN50-DN300 连接形式：法兰 密封形式：硬密封 型 用途：出料、进料、平衡、排气 适用介质：粉煤、干灰、颗 粒等

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径气动陶瓷出料阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供气动陶瓷出料阀 法兰，伸缩节连气动陶瓷出料阀接螺栓，并根据用户需要提供气动陶瓷出料阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
