| 品牌 : | 中特 | 型号 : | PZ643 |
| 连接形式 : | 法兰 | 主体材料 : | 碳钢 |
| 公称通径 : | 100-2000 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 用途 : | 疏水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 3C阀门类别 : | 工业 |
PZ643气动梅花形刀闸阀

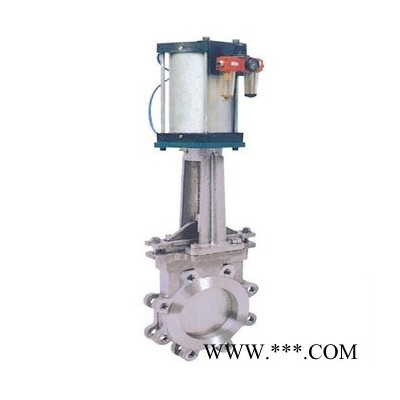

实物图片：
永嘉中特阀门有限公司是气动梅花型刀闸阀生产厂家，备有大量现货以出厂价销售！公司恪守“ 、诚信经营”的宗旨，为客户提供物美价廉的产品和完善的售后服务，欢迎咨询选购！
气动梅花型刀闸阀主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、手轮、填料组成，具有体积小，重量轻，本产品属单夹式梅花型、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的新型更新替代阀门产品。
气动梅花型刀闸阀可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。
1阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
2公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3公称通径：DN50-600mmNPS2”-24”
4适用温度:-38+650(具体温度范围视密封副材质和介质性质而定)
5连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
6密封型式：硬密封（H、Y）、软密封（X、F）
7泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏）
8驱动方式：气动（0.4-0.8MPA）（手气双驱动）、附件:气动三联件）
气动刀闸阀性能参数
公称压力 | 壳体试验（Mpa) | 密封封试验（Mpa) | 工作温度 | 通用介质 | ||||||
0.6、1.0、1.6 | 0.9、1.5、2.4 | 0.7、1.1、1.8 | 900 | 纸浆、污水、煤装浆、灰、渣水混全物 | ||||||
气动刀闸阀零部件材料
阀体、阀盖 | 闸板 | 阀杆 | 密封阀座 | 填料 | ||||||
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金、 | 盘根 | ||||||
气动刀闸阀结构尺寸
公称压力 | 0.6MPa1.0MPa1.6MPa | |||||||||
公称通径 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | DN350 |
厚度 L | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
高度 H | 335 | 363 | 395 | 465 | 530 | 630 | 750 | 900 | 1120 | 1260 |
| ||||||||||
公称压力 | 0.6MPa1.0MPa1.6MPa | |||||||||
公称通径 | DN400 | DN450 | DN500 | DN600 | DN700 | DN800 | DN900 | DN1000 | DN1200 | DN1400 |
厚度 L | 102 | 114 | 127 | 154 | 165 | 190 | 203 | 216 | 254 | 待定 |
高度 H | 1450 | 1600 | 1800 | 2300 | 2500 | 2800 | 3100 | 3400 | 待定 | 待定 |
气动刀闸阀法兰尺寸
PN0.6MPa法兰连接尺寸 | ||||||||
公称通径 | 法兰外径 | 螺栓孔中心距 | 螺栓孔直径 | 螺栓孔数量 | 螺栓直径 | 密封面 | 法兰厚度 | |
DN | D | K | L | d | f | C | ||
DN50 | 140 | 110 | 14 | 4 | M12 | 90 | 3 | 16 |
DN65 | 160 | 130 | 14 | 4 | M12 | 110 | 3 | 16 |
DN80 | 190 | 150 | 18 | 4 | M16 | 125 | 3 | 18 |
DN100 | 210 | 170 | 18 | 4 | M16 | 145 | 3 | 18 |
DN125 | 240 | 200 | 18 | 8 | M16 | 175 | 3 | 20 |
DN150 | 265 | 225 | 18 | 8 | M16 | 200 | 3 | 20 |
DN200 | 320 | 280 | 18 | 8 | M16 | 255 | 3 | 22 |
DN250 | 375 | 335 | 18 | 12 | M16 | 310 | 4 | 24 |
DN300 | 440 | 395 | 23 | 12 | M20 | 362 | 4 | 24 |
DN350 | 490 | 445 | 23 | 12 | M20 | 412 | 4 | 26 |
DN400 | 540 | 495 | 23 | 16 | M20 | 462 | 4 | 28 |
DN450 | 595 | 550 | 23 | 16 | M20 | 518 | 4 | 28 |
DN500 | 645 | 600 | 23 | 20 | M20 | 568 | 4 | 30 |
DN600 | 755 | 705 | 26 | 20 | M24 | 670 | 5 | 30 |
DN700 | 860 | 810 | 26 | 24 | M24 | 775 | 5 | 32 |
DN800 | 975 | 920 | 30 | 24 | M27 | 880 | 5 | 32 |
DN900 | 1075 | 1020 | 30 | 24 | M27 | 980 | 5 | 34 |
DN1000 | 1175 | 1120 | 30 | 28 | M27 | 1080 | 5 | 36 |
PN1.0MPa法兰连接尺寸 | ||||||||
公称通径 | 法兰外径 | 螺栓孔中心距 | 螺栓孔直径 | 螺栓孔数量 | 螺栓直径 | 密封面 | 法兰厚度 | |
DN | D | K | L | d | f | C | ||
DN50 | 165 | 125 | 18 | 4 | M16 | 100 | 3 | 18 |
DN65 | 185 | 145 | 18 | 4 | M16 | 120 | 3 | 20 |
DN80 | 200 | 160 | 18 | 4 | M16 | 135 | 3 | 20 |
DN100 | 220 | 180 | 18 | 8 | M16 | 155 | 3 | 22 |
DN125 | 250 | 210 | 18 | 8 | M16 | 185 | 3 | 24 |
DN150 | 285 | 240 | 23 | 8 | M20 | 210 | 3 | 24 |
DN200 | 340 | 295 | 23 | 8 | M20 | 265 | 3 | 24 |
DN250 | 395 | 350 | 23 | 12 | M20 | 320 | 3 | 26 |
DN300 | 445 | 400 | 23 | 12 | M20 | 368 | 4 | 28 |
DN350 | 505 | 460 | 23 | 16 | M20 | 428 | 4 | 28 |
DN400 | 565 | 515 | 26 | 16 | M24 | 482 | 4 | 30 |
DN450 | 615 | 565 | 26 | 20 | M24 | 532 | 4 | 30 |
DN500 | 670 | 620 | 26 | 20 | M24 | 585 | 4 | 32 |
DN600 | 780 | |||||||
