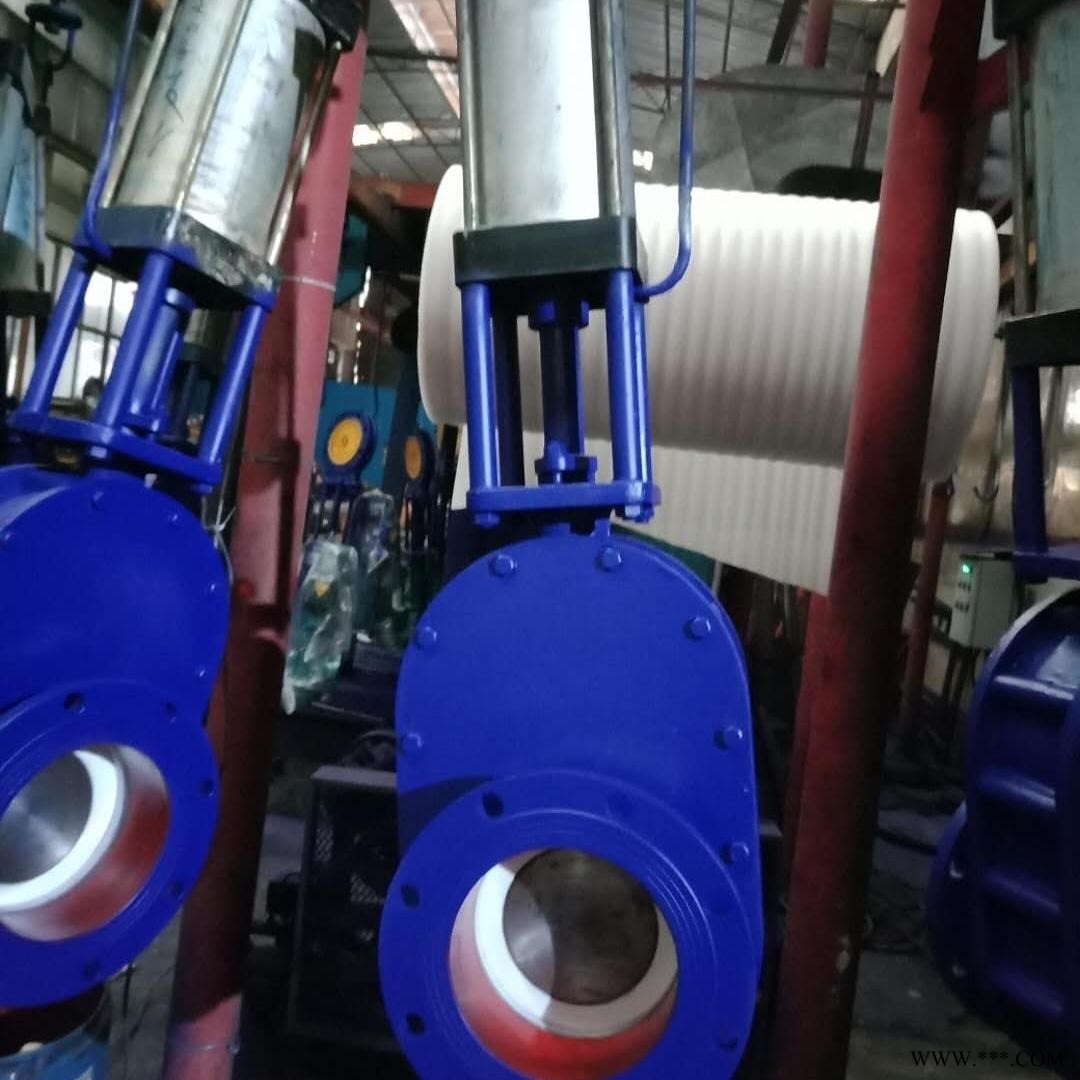

上海深荣 Z644TC气动陶瓷双闸板阀 陶瓷耐磨摆动阀 耐磨陶瓷闸阀 可定制各种材质

详细介绍

产品特点： 1.该阀门采用了楔式滚柱式开关机构，能轻便地开关阀门，并能补尝密封面少量泄漏的预警装置。如果阀门出现微小泄漏，只要 关紧手轮就能使阀门保持零泄漏，而普通阀门不具备这项技能。 2.由于采用了特殊开关机构，防止了普通闸门因温度变化很大，使闸板卡死，而打不开的现象。 3.该阀在底部设有自动排污系统，始终保持阀体内腔清洁，无残留物。 4.阀体内设有防尘机构，保证阀门内腔不会有污物浸入，而使内部机构失灵 技术参数: 公称通径：DN40-350mm（也可根据客户需要定制） 公称压力：PN1.0—1.6MPa 适用温度≤200℃（另有耐高温型高可耐400℃高温） 气动执行器工作压力：0.4~0.6MPa 适用介质：粉煤灰、干粉尘、气体、水等 Z644TC气动陶瓷双闸板阀技术要求： 1,陶瓷双闸板阀结构紧凑,阀门门轴与壳体组件之间空隙,采用门轴密封件进行密封,保证阀门在操作过程中不漏灰,而且利于检修 方便； 2,气动陶瓷双闸板阀由左阀体和右阀体固联而成,内部安装有两块闸板,闸板可沿阀体内腔平行移动,小限度的占有阀腔空间,在开 启和关闭过程中实现自旋功能,阀门在工作状态下完全达到不卡涩现象,阀门开关灵活； 3,阀门阀体选用碳钢结构,阀座选用工程陶瓷,闸板选用结构陶瓷不锈钢,密封填料采用聚四氟乙烯或石墨材料；

4,阀门在开启,关闭得过程中,闸板与阀体密封面贴合紧密,阀体内缸杆进行直线运动,在强制结构的作用下实现密封； 5,气动陶瓷双闸板阀在开启状态下介质全面流通无阻塞；关闭时压力密封牢固； 6,阀体内及闸板陶瓷采用先进工艺进行制造,陶瓷表面平整光滑,与阀门过度处接触严密,耐高温温度要求达到250℃； 7,所供阀门整体符合有关标准,阀门门体,门板光滑,完整,无裂纹,砂眼等不良现象； 8,气动执行器反馈信号采用电磁式触点； 工作原理： 借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀 板和阀座紧密接触，实现密封。其中，气动陶瓷双闸板阀的工作原理为：当气源从上进气口通入时，阀杆带动阀板向下运动，阀 门关闭。当气源从下进气口通入时话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向 阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的 影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体 对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长 的使用寿命，为您的系统安全运行提供了可靠的保证。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Z644TC气动陶瓷双闸板阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Z644TC气动陶瓷双闸板阀 法兰，伸缩节连Z644TC气动陶瓷双闸板阀接螺栓，并根据用户需要提供Z644TC气动陶瓷双闸板阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
