| 品牌 : | 泰瓯 | 型号 : | UZ41W |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 15-300 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 直通式 |
| 密封材料 : | 齐全 |

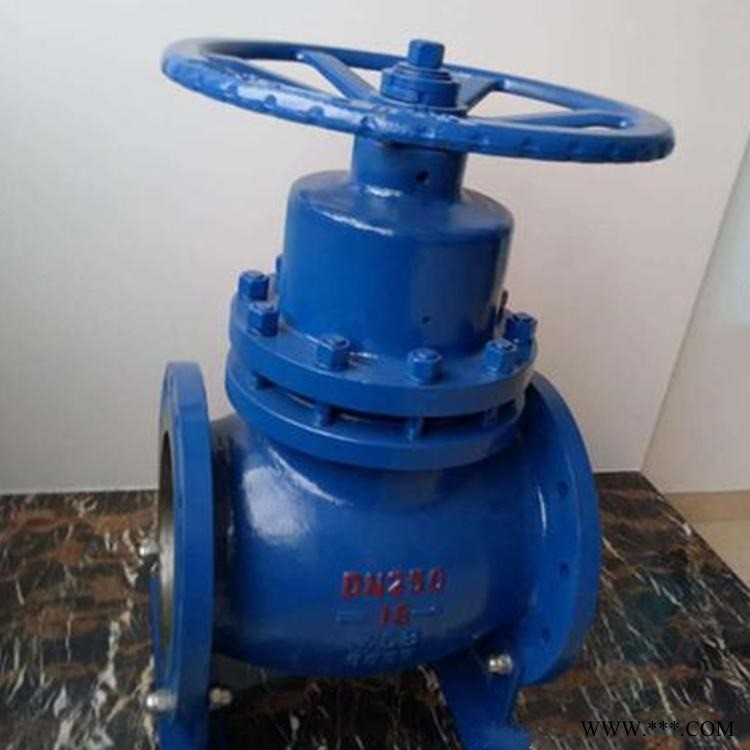

产品名称 | 柱塞式闸阀 |
产品型号 | UZ41W |
公称通径 | DN15-300 |
压力范围 | 1.6-2.5MPa |
阀体材质 | 铸钢、不锈钢[304L/R、316L/R] |
UZ41W柱塞式闸阀概述：
采用国标闸阀尺寸设计的非金属密封法兰连接腰鼓形柱塞闸阀和金属密封法兰连接腰鼓形柱塞闸阀的手轮操作机构有两种形式，一种如图六、图八所示，另一种新形式如图七所示，即手轮只转动而不做上、下运动而阀杆只做上下运动而不转动。当阀门全开时阀杆伸长至醉高点，但还是在保护套内。
（1）、这种手轮的操作机构优点如下：
1、手轮不上、下运动所占用的空间小，适合装在空间紧凑的管路系统中。
2、手轮上的转动扭矩，不直接作用在阀杆上，则阀杆不易产生弯曲变形，而转动扭矩小。
3、阀杆在保护套中上、下运动，与外界隔离，适用于室外安装，避免了大气中吹来的风沙所磨损以及酸碱物质的腐蚀。
柱塞式闸阀规格规范：
型号 | 公称压力 | 试验压力（Mpa） | 工作温度 | 适用介质 | ||
强度（水） | 密封（水） | 气密封 | ||||
UZ41H-1.6SMUZ41SM-1.0 | 1.6 | 2.4 | 1.8 | 0.6 | ≤250 | 蒸气、气 |
UZ41H-2.5CSM | 2.5 | 4.0 | 2.8 | ≤300 | ||
UZ41H-4.0CSM | 4.0 | 6.0 | 4.4 | |||
柱塞式闸阀主要零件材质：
零件 | 材料 | |
| UZ41H-1.6UZ41SM-1.0SM | UZ41H-2.5CSM4.0C | |
阀体 | HT200 | 碳钢 |
柱塞 | 不锈钢 | |
阀杆 | ||
密封圈 | PTFE、石墨等 | |
手轮 | HT200 | |
