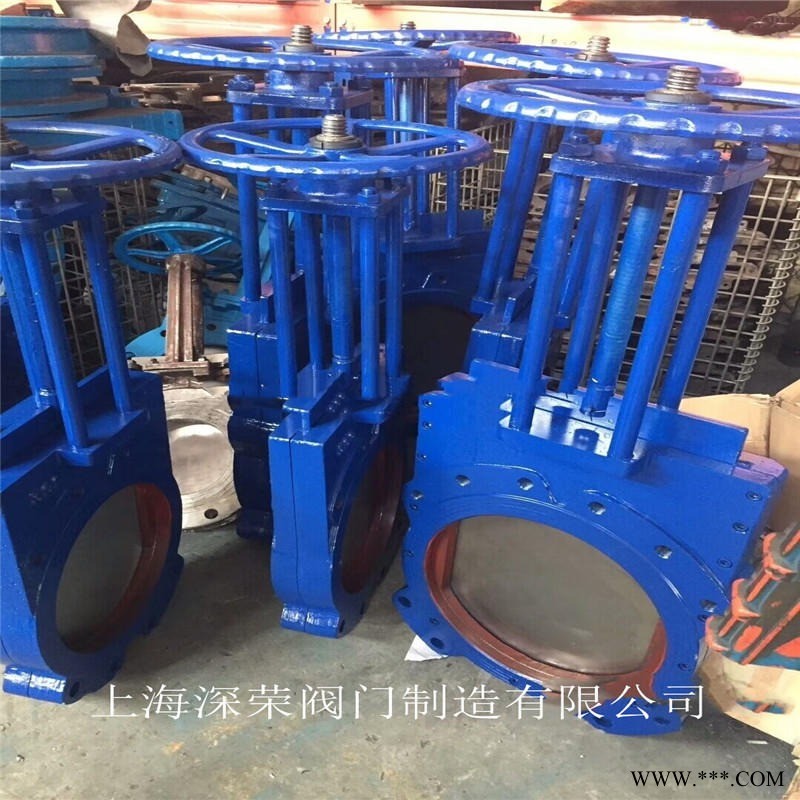

上海深荣 手动薄型浆料阀 穿透式闸阀 可非标定制各种材质

手动薄型浆料阀概述：

本厂生产的新型浆液阀是在吸收和消化国内外先进阀体技术基本上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多特点，同时具备手动、电液动操作功能。电气控制方式有：行程开关控制、位置显示仪控制，实现了机、电、仪、液一体化功能。

手动薄型浆料阀结构形体及特征

a、阀体结构形式及密封方式

本厂新型浆料阀分对夹式和整体式两种，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构：整体式阀体密封采用“0”型复合密封结构，克服了原对夹式浆液阀采用“U”型密封垫受力后移易位和变形、介质外泄等特点。闸板采用刀型结构，解决了灰浆沉淀在密封槽内而使阀门关闭不严、外泄漏等问题。

b、驱动装置

手动装置：操作简单，适用于力矩较小阀门。

电液动装置：适用于力矩较大，力和速度可调，可任意位置琐定的阀门装置。

适用介质

采矿、钢铁工业——用于煤浆、滤渣浆等。

净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于天才洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备及麦芽糖等。

电站除灰——用于灰渣浆。

产品用途

浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置

产品特点：

1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小

2、密封面采用不锈钢和硬质合金，使用寿命长

3、采用柔和石墨填料，密封可靠，操作轻便灵活

浆液阀引用标准

设计制造：JB/T 8691-98

结构长度：GB/T 15188.2-94

法兰连接尺寸：GB/T 9113-2000

阀门检查和试验：GB/T 13927-92

安装和使用

1、 安装前须检查阀门型号是否与工况相符。

2、 橡胶、四氟等软密封，须检查阀门内腔及密封面等部位有无杂物，如有须清洗干净。

3、 用户在安装前必须考虑预留阀门驱动装置的必要空间。

4、 无特殊要求,本厂电(电液)动阀门出厂时均已调试好，用户*次使用时，为防止接线错误，先手动将阀门开至半开状态，再接通电源进行空载试开,如客户自行调试电（电液）装,在安装调试期间,≥DN600阀门必须垂直安装,禁止横向安装.

5、 气(液)动阀门气源必须保证供给足够气(液)压。

6、 安装时各螺栓要均匀拧紧。

7、 安装时不能强烈撞击阀门或任意拧动阀门零部件。

8、 阀门上密封处外露的，须定期加注密封脂类。

9、 在较为干燥的地区，阀门驱动装置为正齿轮时，须期加注润滑油。

10、 介质流向必须于箭头方向*。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口 手动薄型浆料阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 手动薄型浆料阀 法兰，伸缩节手动薄型浆料阀连接螺栓，并根据用户需要提供 手动薄型浆料阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
