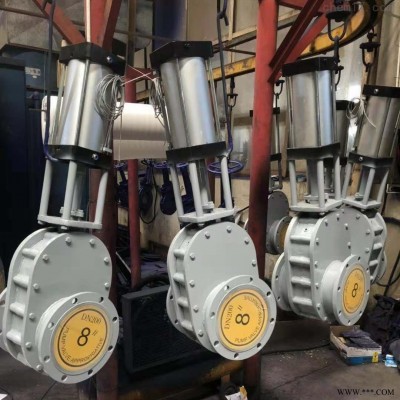

上海深荣 双闸板气锁出料阀 气动双闸板阀 陶瓷双闸板闸阀 可定制各种材质

详细介绍

产品概述： 我公司采用高技术新型结构陶瓷材料制作双闸板气锁出料阀的密封部件和易损部件，提高了阀门产品的耐磨性，延长了阀门的使 用寿命。大大降低阀门的维修更换次数，提高配套设备运行系统的安全性、稳定性，减轻工人的劳动强度，节约设备修理费用 作用原理： 陶瓷平行双闸板闸阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠 双闸板之间设置弹簧的预紧力是阀 板和阀座紧密接触，实现密封。其中，气动陶瓷双闸板阀的工作原理为：当气源从上进气口通 入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时 话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加 载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补 偿阀门零件的热胀冷 缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间 产生研磨、抛光 作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有 的这些特点，使得这种阀门具有超长的使用寿命，为 您的系统安全运行提供了可靠的保证。 结构特点： ① 阀门密封面采用硬质合金或耐磨陶瓷构成，耐磨、耐压、耐冲击。 ② 两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实 现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象； ③ 内部工作部件采用独特的对称布置方式，工作面与密封面 相对独立。 ④ 由于弹簧的作用，阀板与密封座贴合紧密，保证了密封面不卡灰，密封性好。 ⑤ 阀盖采用特殊的凹槽加堆焊处 理工艺，耐磨性好，使用寿命更长。 ⑥ 在气缸的带动下闸板可自行开启和关闭阀门，丁字型阀板座采用特殊结构，在带动阀板上下动作时可使阀板产生偏心力矩， 使阀板上下运动的同时沿中心转动，使闸板圆周均匀承受物料的冲击和磨损，避免了闸板在 长期运行过程中产生局部损坏、磨 穿，使其寿命大大延长。 性能特点： 　　1.气动陶瓷双闸板阀多用于活力发电厂气力自动化除灰系统。 　　2.特别适用于启闭频率高，自动化程序严谨的阀位，例如干灰创泵的进出料口和气力平衡的进出口。 　　3. 可以按用户的要求可接受以下的控制方式： 　　a）就地手控气动 　　手控气动装置利用压缩空气的动能操作手控阀直接实现阀门的就地手控启闭； 　　b）集控系统 　　阀门自带的控制装置可接受集控系统提供的220V电压的控制信号实现远程控制； 　　c）PLC或DCS系统 　　阀门可接受PLC或DCS系统4-20mA电流信号实现自动控制。 技术规范： 型 号 公称压力 Mpa 试验项目（Mpa） 工作温度 ℃ 适用 强度（水）密封水 低压气密封 介质 Z644TC-10C 1.0 1.5 1.1 0.6 ≤200 干粉尘、灰渣水等 设计与制造标准连接端尺寸结构长度 检验与试验材料 标志 供货 JB/T12224 JB/T79.1 厂商标准 GB/T9092 GB/T12229/30GB/T12220 GB/T12252 订货须知： 1、 客户如对产品有特殊要求，须在订货合同中提供以下说明： a．结构长度； b．连接形式； c．公称直径； d．产品使用介质及温度、压力范围； e．试验、检验标准及其他要求。 2、 本厂可根据客户特定要求配置各类驱动装置。 3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。 4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供 方即备料生产。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径双闸板气锁出料阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供双闸板气锁出料阀 法兰，伸缩节连双闸板气锁出料阀接螺栓，并根据用户需要提供双闸板气锁出料阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
