| 品牌 : | 深荣 | 型号 : | Z85X |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 材质 : | 碳钢 | 阀瓣开启高度 : | 全启式安全阀 |
| 结构形式 : | 固定球球阀 | 加工定制 : | 是 |
| 形态 : | 角式 | 阀体构造 : | 封闭式 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 功能 : | 固定用陶瓷 |
| 口径 : | DN200 | 作用对象 : | 水 |
| 特性 : | 高频绝缘陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |

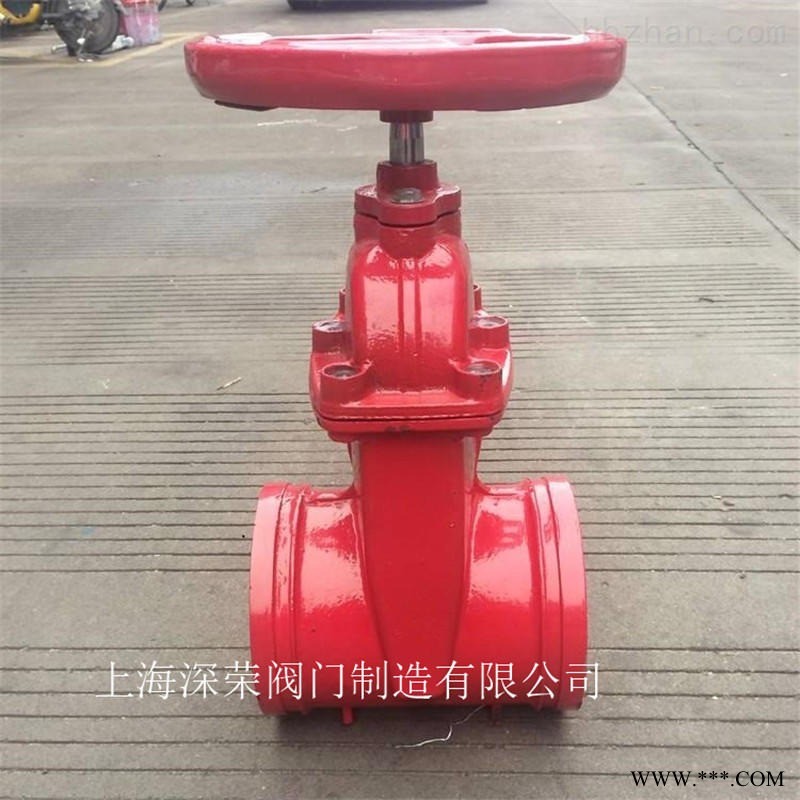

暗杆沟槽闸阀概述：
暗杆沟槽闸阀是一种软密封闸阀是引进国外先进技术生产的新型闸阀产品，拥有传统阀门所不具备的多种优势，应用范围广泛。克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷，是传统闸阀的换代产品。该阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显着优点。
介绍：
暗杆沟槽弹性座封闸阀是沟槽闸阀的一种，沟槽闸阀重量轻，本体采用高级球墨铸铁制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
性能特点：
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2、重量轻：阀体采用球铁制成，重量轻，安装方便。
3、平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4、耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
外形连接尺寸：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 | 219 | 273 | 325 | 377 | 426 | |
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | |||
BA | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | |||
Z81X Z85X | L | 145 | 180 | 180 | 180 | 200 | 240 | 275 | 325 | 355 | ||||
H | 325 | 455 | 455 | 455 | 500 | 620 | 750 | 880 | ||||||
D0 | 180 | 200 | 200 | 200 | 240 | 320 | 320 | 400 | ||||||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径Z85X暗杆沟槽闸阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Z85X暗杆沟槽闸阀 法兰，伸缩节及 Z85X暗杆沟槽闸阀连接螺栓，并根据用户需要提供 Z85X暗杆沟槽闸阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
