| 品牌 : | 泰瓯阀门 | 型号 : | Z11W |
| 连接形式 : | 螺纹 | 主体材料 : | 不锈钢 |
| 公称通径 : | DN15-80 | 适用介质 : | 水 蒸汽 油品 |
| 密封形式 : | 软密封 | 标准 : | 国标 |
| 外形 : | 微型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 用途 : | 截止 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

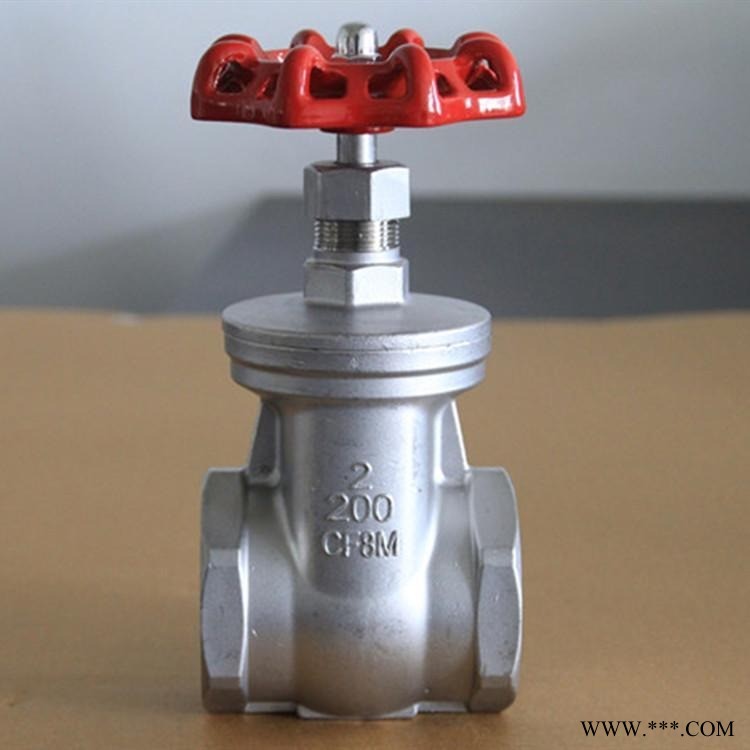

产品名称 | 不锈钢内螺纹闸阀 |
产品型号 | Z11W |
公称通径 | DN15-80 |
压力范围 | 1.6-2.5MPa |
阀体材质 | 不锈钢（304L/R、316L/R） |
产品概述：
Z11H型不锈钢内螺纹闸阀适用温度范围： -20-232-350℃
●公称压力： 2.5Mpa
●适用介质：水、油、气及某些腐蚀性液体（ W.O.G ）
●螺纹类型； G.NPT.BSPT.BSP.DIN259/2999
主要零部件材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢 CF8M/CF8 |
2 | 闸板 | 不锈钢 CF8M/CF8 |
3 | 阀杆 | 不锈钢 SS316/SS304 |
4 | 阀盖 | 不锈钢 CF8M/CF8 |
5 | 填料 | 聚四氟乙烯 |
6 | 止推垫片 | 不锈钢 SS304 |
7 | 阀杆架 | 不锈钢 SS316/SS304 |
8 | 填料 | 聚四氟乙烯 |
9 | 螺母 | 不锈钢 SS304 |
10 | 填料压盖螺母 | 不锈钢 SS316/SS304 |
11 | 手轮 | 铝合金 |
12 | 铭牌 | 铝 |
13 | 手轮垫片 | 不锈钢 SS304 |
14 | 手轮螺母 | 不锈钢 SS304 |
主要尺寸：
口经 | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
