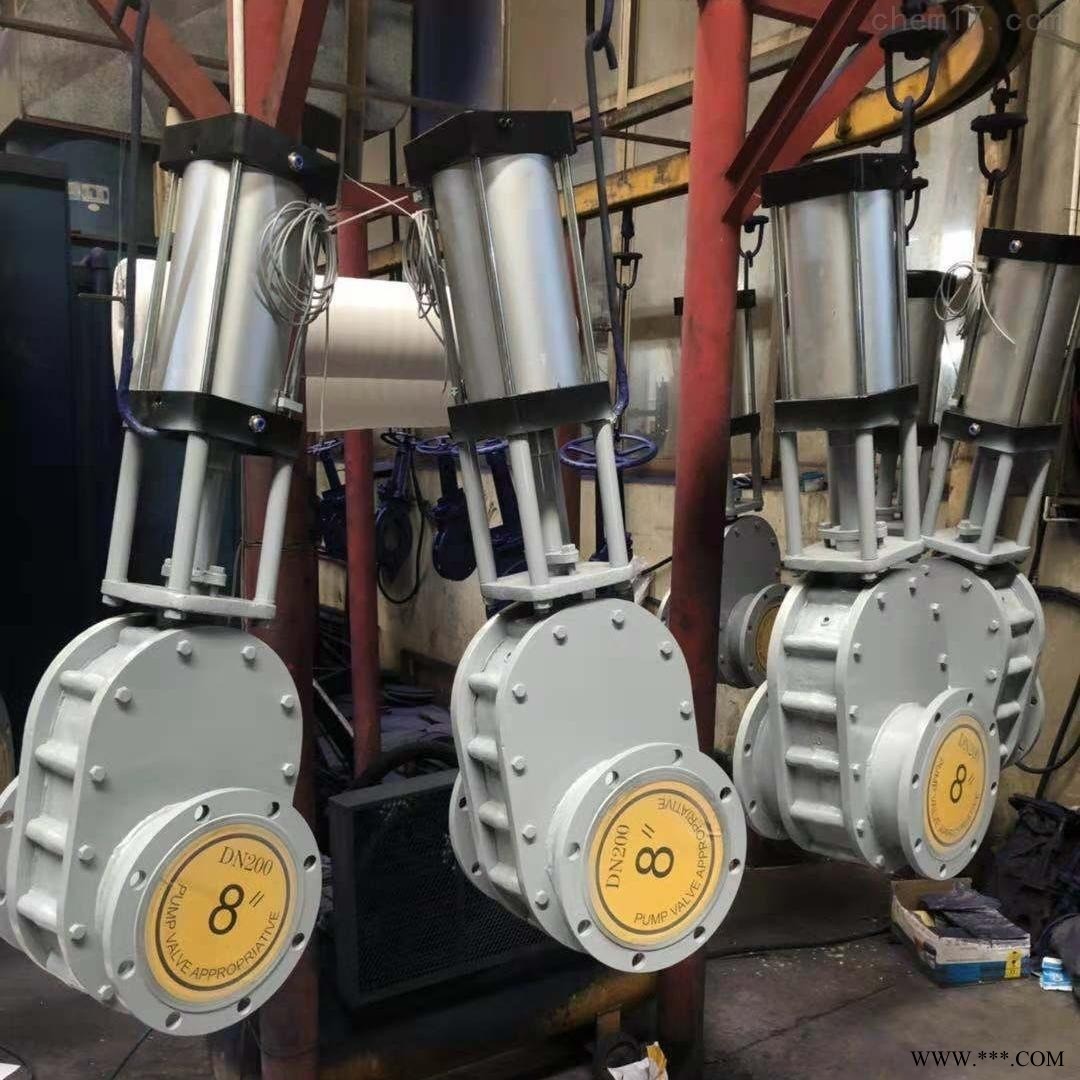

上海深荣 Z644TC气动陶瓷出料阀 气动双闸板阀 陶瓷双闸板闸阀 可定制各种材质

详细介绍

结构特点： 　　1阀板、阀座均采用增韧工程陶瓷制造，耐冲刷、耐磨损性能优良； 　　2两闸板之间设置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡塞及积灰现象的性 能； 　　3阀门启闭过程中，阀板子旋转与阀座均匀磨合，密封性能持久耐用； 　　4处于干粉介质中的密封面在频繁启闭过程中磨损均匀，关闭密封性能高，使用寿命长； 　　5阀体对通道采用偏心设计，在阀板开启排泄物料时会产生物料涡流，物料涡流会清扫阀体内腔的卡塞物料，另设计有吹灰 口，以便于通过外接气源来辅助阀门内的积灰及检修阀门时使用。 技术参数： 公称通径：DN40-350（也可根据客户需要定制）???? 公称压力1.0—1.6MPa 气动执行器工作压力：0.4~0.6MPa 适用温度≤200℃（另有耐高温型可耐400℃高温） 适用介质：粉煤灰、干粉尘、气体、水等 适用范围：火力发电厂干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统。 Z644TC气动陶瓷出料阀安装和使用注意事项: 1、不要用硬物触碰闸板密封面，安装时用气驱动一下气缸，使阀处于开的位置，这样可以防止安装时不小心碰伤闸板，用硬 棒伸入阀腔撬扳。 2、当阀板垂直安装时，气缸一定要在0-180度上方平面内，气缸轴与水平成45度或135度为安装位置。气缸在下方的安装位。 3、新装的阀门开始使用时，当阀体已被物料加热到温度平衡时，***好将A、B夹板吊紧内六角螺丝紧一遍，不然，由于吊紧螺丝 的膨胀松弛会使阀腔漏气。 主要零件材质; 序号 主要零部件名称 材质 1、 阀体 铸钢 2、 阀板、阀座 硬质合金或耐磨陶瓷 3、 密封组件 耐磨、耐腐蚀、耐高温橡胶 4、 阀杆 2Cr13 主要外型和连接尺寸： DN PN(Mpa) L D D1 C H n-d 40 1.0 120150 11016 450 4-m16 50 120 165 12516 510 4-m16 65 120 180 145 18580 4-m16 80 120 195160 20 610 8-m16 100 120 215 180 20 670 8-m16 125 160 250 210 22780 8-m16 150 160 285 240 24 850 8-m20 175 160 315 270 26 950 8-m20 200 160 340 295 26 10508-m20 225 160370 325 301100 8-m20 250 200 395 35030 1190 12-m20 300 200450 -m20

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Z644TC气动陶瓷出料阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Z644TC气动陶瓷出料阀 法兰，伸缩节连Z644TC气动陶瓷出料阀接螺栓，并根据用户需要提供Z644TC气动陶瓷出料阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
