巨博 PZM73H暗杆刀型闸阀 性能优越

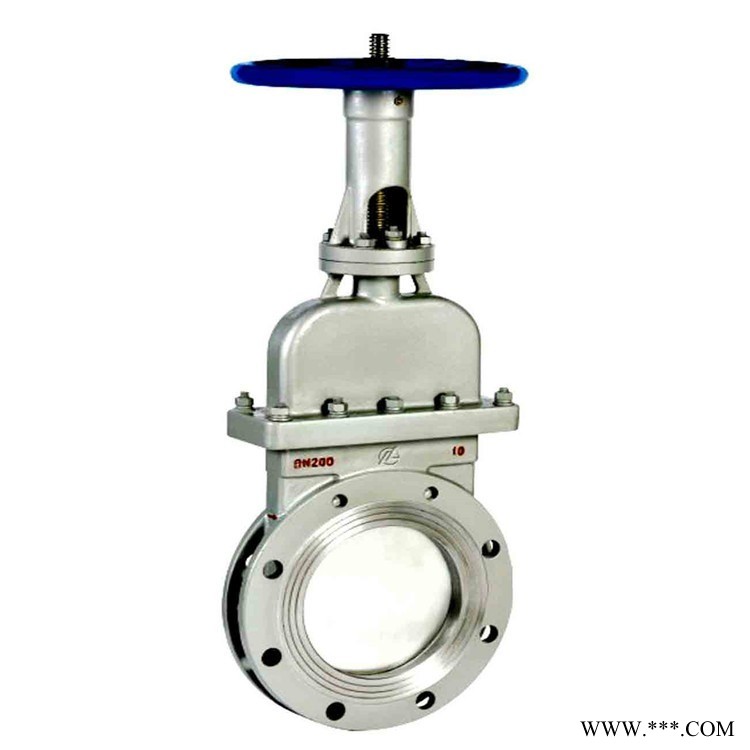

PZM73H暗杆刀型闸阀

一、产品介绍：

PZM73H暗杆刀型闸阀体积小，重量轻，轻型节材，是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。

刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。

此种刀形闸的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构，使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

二、产品参数：

公称压力：PN0.6MPa-2.5MPa、美标Class150Lb；
公称通径：DN50-DN1200；
设计温度：≤80℃（X密封）、≤180℃（F密封）、≤425℃（金属密封）；
法兰标准：美标ANSI B 16.5、国标GB/T9113-2000、机械JB/T79-94、化工部HG/T20592；
适用介质：污泥、污水、煤浆、泥浆、渣水混合物等。

三、重要零件材料：
阀体材料：铸钢WCB、HT200灰铸铁、GGG40、QT450球墨铸铁、SS304、SS316；
闸板材料：WCB、SS201、QT450、SS304、SS316；
阀杆材料：2Cr13、SS304、SS316不锈钢；
密封圈：NRB丁腈橡胶、PTFE聚四氟乙烯、不锈钢、硬质合金。

四、阀座密封形式：
阀座密封可以采用金属对金属的硬密封（耐高温），或采用金属对橡胶、金属对聚四氟乙烯的软密封（适合液体介质）。阀体为平面板状结构，闸板采用单闸板，与管道对夹连接，密封面与介质流向相对，在开启和关闭的过程中，闸板与密封面摩擦较少，经久耐用。

五、产品特点：

1.可升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。
2.不锈钢闸板可防止腐蚀引起的密封泄漏。
3.整体的不锈钢材质，可防止腐蚀破坏。
4.短结构长度，可节省原料、安装空间，也有效支持管道强度
5.科学的上密封填料凼设计，使上密封安全有效，经久耐用
6.三角形的支架节省原材料，保证需要的力学性能。
7.不锈钢阀杆经久耐用。
8.可任意选用驱动机构。（为了操作方便可任意调整360度）
9.V型阀板可作为调节阀使用。
10.阀体上的导向块使闸板正确运动，挤压块保证闸板有效密封。
11.阀体加强筋设计提高阀体强度。广泛应用于污水处理，化学工业、采煤业、造纸业、制糖业、自来水、建筑、食品、电力、医药、能源系统等各种大型企业排渣管道流体管线上作为调节和载流装置。

六、应用规范：

设计制造：JB/T8691-1998

结构长度：GB/T151882-94

法兰连接：GB/T91131-2000、JB/T79-94

试验与验收：GB/T13927-92
