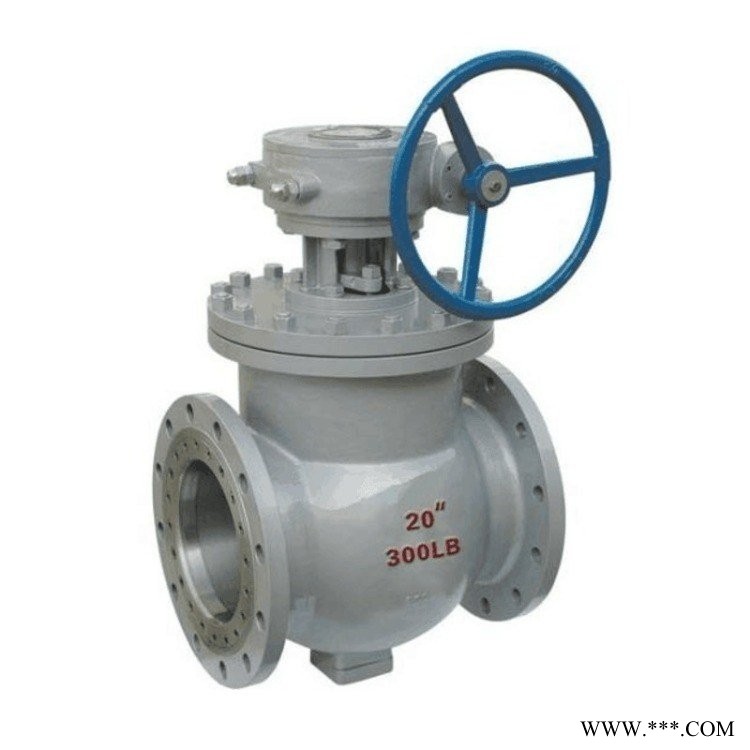

撑开式球面闸阀ZQ36CR

一、概述：

撑开式球面闸阀ZQ36CR的主要特点是球体由三块组成，称为组合球体，中间一块为楔式锥体，两侧各有5°斜面，斜面上铁有燕尾槽。组合球体的两侧各有一块球形阀瓣，简称球瓣，其球面即为密封面，球瓣和楔式锥体连接处也铁有燕尾槽，它们相互配合。楔式锥体可由阀杆带动，可上下移动或旋转。球瓣的上方和下方分别有限位环和调整垫限制，不能随楔式锥体上升或下降，只能沿燕尾槽相对滑动，在水平方向平移或随楔式锥体旋转。阀杆的下端通过螺纹和轴销与楔式锥体固为一体，上端梯形螺纹与阀杆螺母相配合，阀杆螺母的转动由手轮，伞齿轮头或电动头、气动头驱动。阀杆的中部有一轨道销，销的两端各装一只滚轮，滚轮可在支架的导向槽内滚动，阀杆的运动轨迹由导向槽限制。

当阀门需要关闭时，顺时针旋转手轮，带动阀杆螺母旋转，阀杆螺母带动阀杆和楔式锥体旋转90°，然后沿轴线下移，球瓣也随楔式锥体旋转90°到阀门关闭位置，然后向两侧平移撑开，靠向阀体密封面，实现阀门关闭。当阀门需要打开时，反时针旋转手轮，通过阀杆螺母和阀杆，带动楔式锥体上升，使球瓣向中间收拢，脱离阀体密封面，然后楔式锥体带球瓣旋转90°，将阀门打开。

二、结构原理：

1.关闭时，球瓣与阀体密封面间不产生相对磨擦，密封性能好，使用寿命长，平均寿命比闸阀提高几倍到几十倍。

2.流通面积大，流阻小，密封副硬度高。

3.阀体和球瓣密封面可堆焊或喷涂高硬度、耐腐蚀的合金材料，能适用于高温、高压、低温和强腐蚀的介质管道中，其功能完全可以取代闸阀。

4.本阀门启闭力矩小，只有闸阀的二分之一到三分之一。启闭时间短，只有闸阀的五分之一到十分之一，可以实现快速关闭。

三、优点：

A.本阀门为双向密封。

B.启闭时间只有摆动球阀的一半。

本球阀在底部开有排泄孔，关闭阀门后，可排泄体腔内的污垢，必要时可从吹泄口中吹起，排泄体腔中的污物由于契式球体与导轨的作用，开启时使密封副完全分离，离副之间完全无磨损

撑开式球面闸阀，包括包括阀体、阀盖、支架、阀杆和闸板，阀杆与阀体内的闸板相连接，闸板由楔式锥体及楔式锥体两侧通过燕尾槽相连接的球面阀瓣构成，球面阀瓣的上、下方分别设有限位环和限位盘，阀杆与楔式锥体相连接，阀杆上横向装配横销，横销的两端设置滚轮，滚轮与支架两侧壁上连续的滑槽和螺旋导槽相配合。鸿丰认为本实用新型克服了现有的闸阀开闭时闸板的移动距离大、启闭时间长、密封面的磨损快的缺陷，具有启闭速度快、密封副之间无相对摩擦、操作省力、使用寿命长的优点，据测定，其启闭时间只有同规格普通闸阀的五分之一到十分之一。

四、参数：

产品规格：NPS2~NPS36

压力等级：CL150~CL1500

设计标准：JB/T10673

连接方式：RF, RTJ, BW

主体材质：碳钢、合金钢、不锈钢、双相钢、镍基合金等

适用介质：水、蒸汽、油品、腐蚀性介质等
