一、产品简介：

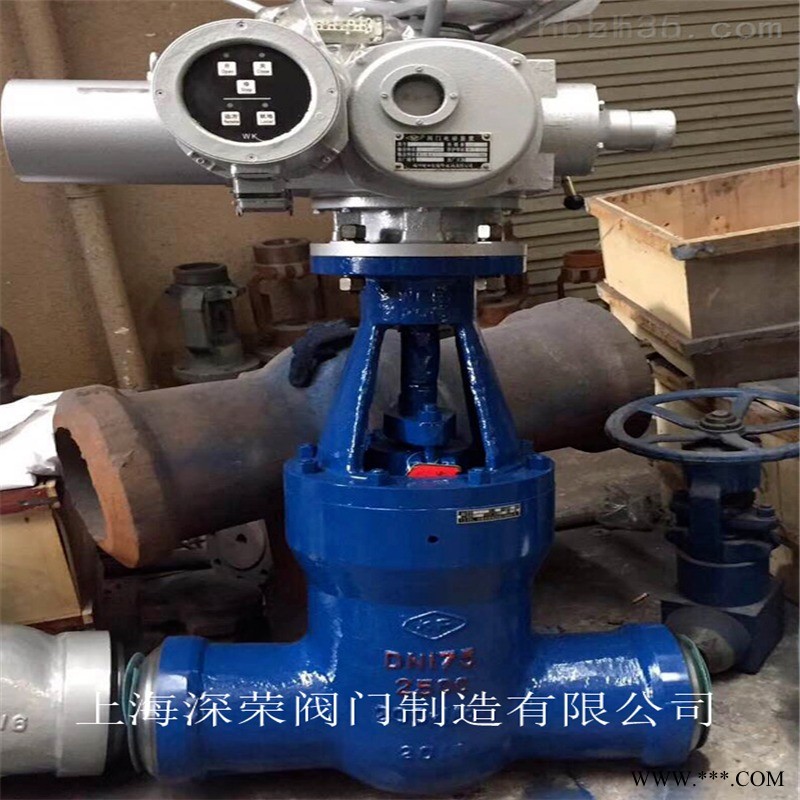

高压电动闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是*的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨 。
二、产品概述：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
三、产品零部件材料：
零件名称 | 材料牌号 | |||
阀体 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
闸板 | A216WCB | A217WC1 | A217WC6 | A217WC9 |
阀座 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
阀杆 | 1Cr17Ni2 | 1Cr17Ni2 | SUH600 | SUH600 |
20Cr1Mo1V1A | 20Cr1MoVA | |||
阀盖 | 25 | 15CrMoA | 12Cr1MoVA | 12Cr1MoVA |
WCB | WC1 | WC6 | WC9 | |
填料 | 增强柔性石墨 | |||
支架 | WCB | WCB | WCB | WCB |
WC1 | WC6 | WC9 | ||
密封环 | S软钢(增强柔性石墨) | S软钢 | F软钢 | |
空杆螺母 | 45(ZCuZn25A16Fe3Mn3) | |||
适用温度 | ≤425℃ | ≤450℃ | ≤540℃ | ≤570℃ |
四、产品参数;
型号
|
公称通径 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
| ||
L
|
D1
|
D2
| |||
Z960Y-200 Z961Y-200 Z962Y-200
|
150
|
650
|
164
|
200
|
420
|
175
|
750
|
186
|
223
|
526
| |
200
|
800
|
200
|
262
|
550
| |
225
|
850
|
233
|
282
|
595
| |
250
|
950
|
275
|
325
|
1210
| |
300
|
1200
|
312
|
380
|
2100
| |
Z960Y-250 Z961Y-250 Z962Y-250
|
150
|
700
|
150
|
200
|
420
|
175
|
750
|
175
|
223
|
530
| |
200
|
800
|
200
|
262
|
560
| |
225
|
850
|
220
|
282
|
600
| |
250
|
950
|
265
|
325
|
1220
| |
300
|
1194
|
305
|
380
|
2120
| |
Z960Y-320 Z961Y-320 Z962Y-320
|
150
|
700
|
150
|
200
|
615
|
175
|
750
|
170
|
225
|
680
| |
200
|
800
|
200
|
262
|
695
| |
225
|
850
|
207
|
283
|
700
| |
250
|
950
|
250
|
325
|
1460
| |
300
|
1245
|
265
|
377
|
2650
| |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径Z961Y高压电动闸阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Z961Y高压电动闸阀 法兰，伸缩节及 Z961Y高压电动闸阀连接螺栓，并根据用户需要提供Z961Y高压电动闸阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
