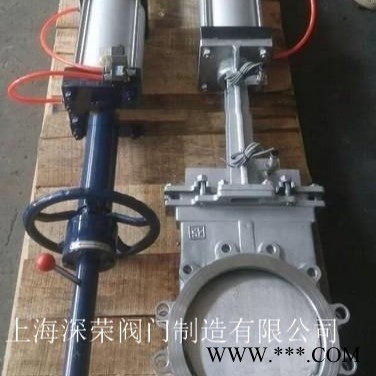

上海深荣 PZ673X气动带手动不锈钢刀闸阀 大口径闸阀 可非标订制

气动带手动不锈钢刀闸阀 概述：

Z673H、Z673X、Z673F系列气动刀型、浆液、插板阀是生产过程中自动化控制阀门的品种之一。由直行程活塞式气动执行器和刀型阀结构组成，通过配用电磁阀可完成二位切断控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材料。特别适合造纸行业、化工、煤炭、污水、制糖等行业在管路上作调节或截断流体控制。


气动带手动不锈钢刀闸阀工作原理：

手动带气动刀形闸阀具有气动执行机构(双层气缸并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构其与单气缸式气动闸阀相比提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀板在阀体内楔死而打不开的弊病。而且由于该阀具备缓冲机构能有效地减轻了关闭阀门时。由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损，同时也能避免闸板卡死的现象。

产品特点
1．刀形、浆液闸阀有暗杆和明杆两种；有单面密封结构和双面密封结构，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，密封圈采用平面浮动式，球弧浮动式金属密封结构，闸板与金属阀座之间是无间隙启闭，对松软物料如纤维、纸浆、木浆具有很大的剪切力及自洁功能，同时具有良好开启和关闭作用。在刀板上端安装有硬聚刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显着提高刀板寿命。
2．阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，阀板材质选用不锈钢、精磨抛光处理可获得理想密封效果。设计紧凑、占据空间小、重量轻、易于安装、耐磨损、不沾渣防堵措施完善、便于维修、使用寿命长。
3. 刀形、浆液闸阀内部可制成V形、三角形、U形通道。V型闸板可作为调节控制使用，连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、增强聚软密封。
4．采用活塞式气动执行器，以压缩空气为动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，将此压力作用在活塞上产生推力，并使推杆位移，实现直线运动。

5. 适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。适用温度；软密封：（≤150℃）、（聚胺脂≤80℃），硬密封：≤425℃。工作压力：0．6～1．6MPa，公称通径：DN40~DN900mm

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，

大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号PZ673X气动带手动不锈钢刀闸阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 PZ673X气动带手动不锈钢刀闸阀法兰，伸缩节 PZ673X气动带手动不锈钢刀闸阀连接螺栓，并根据用户需要提供PZ673X气动带手动不锈钢刀闸阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
