| 型号 : | X343F46 | 品牌 : | 温州闽嘉阀门 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 压力环境 : | 高压 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 适用介质 : | 水 |
| 介质温度 : | 100 | 工作压差 : | 111 |

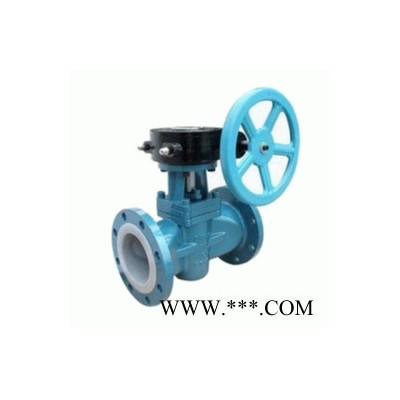

蜗轮衬氟旋塞阀产品概述：
蜗轮衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。基本系列有衬里旋塞阀（全衬型）和衬套旋塞阀（半衬型）。旋塞阀多用于截断介质流动，也可进行介质分配（三通旋塞阀）。适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
蜗轮衬氟旋塞阀结构特点：
1、X343F/P型、XD63F/R型、XC63F/R型属衬套型，特殊设计的阀座衬套（聚四氟乙烯或对位聚苯）与钢制塞体组成的密封副、塞子为不锈钢（不衬）。密封性能好、使用寿命长、自润滑、转动灵活。
2、X343S型、X344S型属全衬里型，所有过流部件、阀体、塞子表面均衬有高分子材料满足各种工况需要。
蜗轮衬氟旋塞阀零件材料：
零件名称 | 材料 | |
阀体 | 铸铁、铸钢、不锈钢、内衬F46、F3 | |
塞子 | 铸铁、铸钢、不锈钢、内衬F46、F3 | |
阀盖 | 铸铁、铸钢、不锈钢 | |
填料 | F4 | |
蜗轮衬氟旋塞阀技术规范：
技术规范 | |
设计标准 | GB12240 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
驱动方式 | GB9113.1-26 |
检验试验 | BG/T13927 |
驱动方式 | 手动、蜗轮、电动、气动 |
蜗轮衬氟旋塞阀外形结构图：
