| 品牌 : | 中能 | 型号 : | 2500*2200 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 块状物料，颗粒状物料 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 双向 |
| 驱动方式 : | 气动，手动，电液动。 | 零部件及配件 : | 电液动推杆 |
| 形态 : | 直式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |
沧州中能机械制造有限公司15年老厂专业生产除尘设备、输送设备、除尘器布袋及配件产品，生产经验丰富。单双层棒条阀详细介绍：
一、中能单层棒条阀的使用用途介绍：
（1）、根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制。
（2）、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。
二、中能棒条阀的结构特点介绍：
（1）、棒条阀结构简单，性能可靠，易操作。它克服了平板闸门因物料颗粒大而造成的启闭力大，甚至阀板关不进去的特点。
（2）、由于该阀采用单棒条操作，因而操作简单、灵活。
（3）、整体结构为优质型钢性好、强度高、不变形使用寿命长，无须维修，是中小型晶状、块状物料控制的理想设备。
三、中能单双层棒条阀的工作原理介绍：

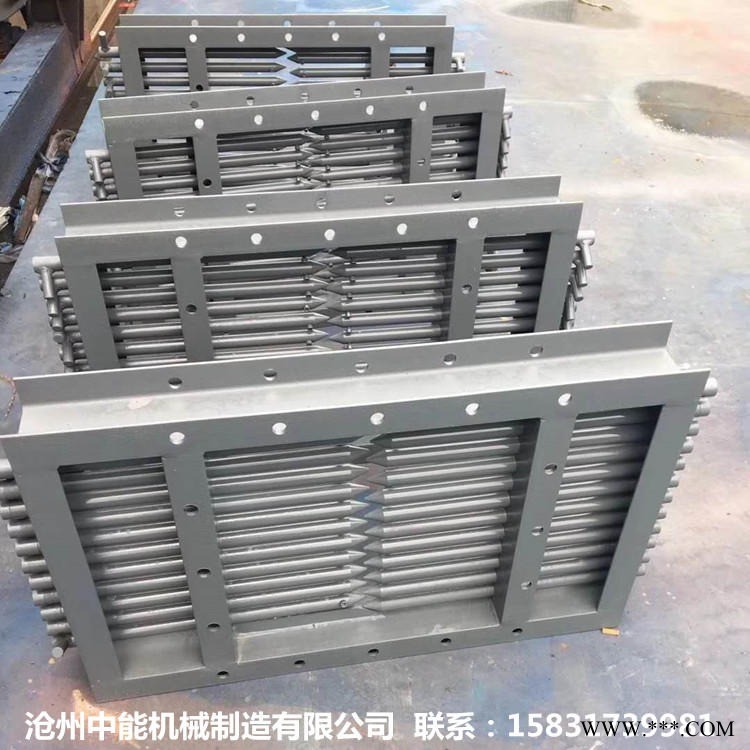

（1）、棒条式闸阀(棒条阀)主要由框架和棒条组成。
（2）当棒条组插入框架里，则棒条就形成一个平行栅板，将物料阻隔在闸门的一侧，若抽出一根棒条，侧栅板上就会出现一条较大的空道，物料就由空道进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
规格 | A×A1 | B×B1 | C×C1 | L | H | H1 | n-Φ | 重量kg |
300×300 | 390×390 | 350×350 | 300×300 | 800 | 120 | 140 | 8-Φ14 | 173 |
400×400 | 490×490 | 450×450 | 400×400 | 1000 | 120 | 140 | 12-Φ14 | 256 |
500×500 | 610×610 | 560×560 | 500×500 | 1200 | 140 | 160 | 16-Φ18 | 385 |
600×600 | 710×710 | 660×660 | 600×600 | 1400 | 140 | 160 | 16-Φ18 | 550 |
700×700 | 820×820 | 770×770 | 700×700 | 1600 | 160 | 180 | 20-Φ18 | 790 |
800×800 | 920×920 | 870×870 | 800×800 | 1800 | 160 | 180 | 20-Φ18 | 892 |
900×900 | 1030×1030 | 972×972 | 900×900 | 2000 | 160 | 180 | 24-Φ123 | 1077 |
1000×1000 | 1130×1130 | 1068×1068 | 1000×1000 | 2200 | 160 | 180 | 24-Φ123 | 1338 |
1100×1100 | 1240×1240 | 1183×1183 | 1100×1100 | 2500 | 180 | 200 | 28-Φ123 | 1671 |
1200×1200 | 1340×1340 | 1280×1280 | 1200×1200 | 2700 | 180 | 200 | 32-Φ123 | 2089 |
