| 型号 : | X343F | 品牌 : | GH/工恒 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | 15~400（mm） |
| 结构形式 : | 紧定式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 二通 | 适用介质 : | 水、蒸汽、油品等 |

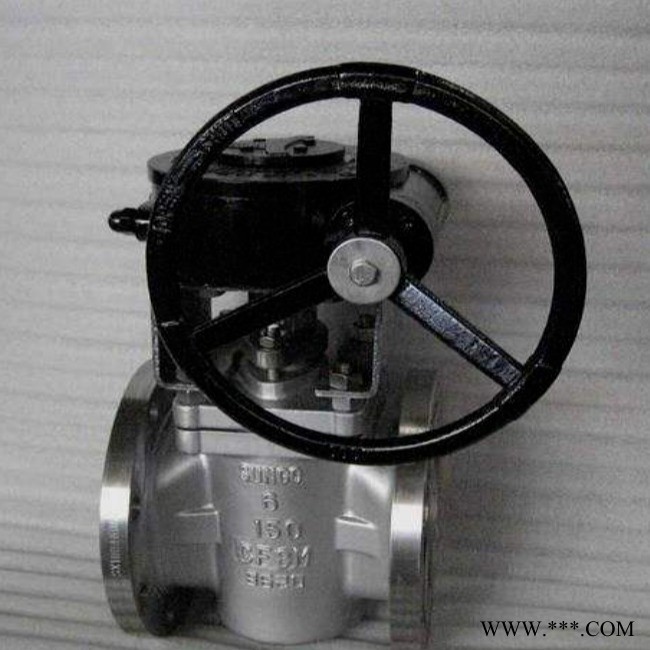

加长杆卡套式旋塞阀X343F 适用于公称压力 Class150～600Lbs，工作温度为 -29～180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
美标卡套式软密封旋塞阀--特点：
1、X43F卡套式软密封旋塞阀密封性是通过卡套四周的密封面来实现的，独特的 360° 金属唇边保护固定卡套；
2、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况；
3、阀门没有空腔给介质积聚；
4、双向流动，使用安装更方便；
5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
卡套式软密封旋塞阀--性能参数:
| 公称压力(LB) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
| 150 | 3 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15 | 11 | ||
| 900 | 22.5 | 16.5 |
卡套式软密封旋塞阀--零部件材料：
| 压力级（Lb） | 材料 | ||||
| 阀体、阀盖 | 塞子 | 调节垫圈 | 调节垫片 | O 形圈 | |
| 150、300、600 | 铸钢 | WCB、Monel 合金、CF8、CF8M | F6、F316、F304L、F316L | 增强聚四氟乙烯 | 氟橡胶 |
| 不锈钢 | |||||
| 超低碳不锈钢 | |||||
五、Class150产品外形结构尺寸(mm):
| DN | DN/in | L | D0 | H | 重量/kg |
| 15 | 1/2 | 108 | 120 | 85 | 2 |
| 20 | 3/4 | 117 | 140 | 95 | 3 |
| 25 | 1 | 127 | 140 | 105 | 4.5 |
| 32 | 1 1/2 | 140 | 200 | 115 | 5.2 |
| 40 | 1 3/4 | 165 | 250 | 125 | 7.5 |
| 50 | 2 | 178 | 250 | 140 | 11 |
| 65 | 2 1/2 | 190 | 300 | 150 | 12.5 |
| 80 | 3 | 203 | 300 | 185 | 18 |
| 100 | 4 | 229 | 350 | 200 | 23 |
| 125 | 5 | 254 | 350 | 215 | 32 |
| 150 | 6 | 267 | 200 | 455 | 52 |
| 200 | 8 | 292 | 240 | 495 | 115 |
| 250 | 10 | 330 | 280 | 555 | 195 |
| 300 | 12 | 356 | 320 | 605 | 305 |
| 350 | 14 | 686 | 320 | 680 | 325 |
| 400 | 16 | 762 | 360 | 715 | 340 |
