| 型号 : | X41F-150LB | 品牌 : | GH/工恒 |
| 材质 : | 不锈钢 | 连接形式 : | 卡套 |
| 加工定制 : | 是 | 公称通径 : | 15~200（mm） |
| 结构形式 : | 填料式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 手轮 | 用途 : | 截止 |
| 类型(通道位置) : | 二通 | 适用介质 : | 弱酸碱介质 |
『蜗轮旋塞阀』专业生产厂家，由本厂自主研发生产的【旋塞阀】质量可靠、价格合理、售后服务完善。『蜗轮旋塞阀』适用于各种轻重工业及楼宇管道。能恩品质，全球共享！【旋塞阀】广泛应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、 、 、暖通行业以及一般工业中。
【旋塞阀主要优点】：（1）适用于经常操作，启闭迅速、轻便。（2）流体阻力小。（3）结构简单，相对体积小，重量轻，便于维修。（4）密封性能好（5）不受安装方向的限制，介质的流向可任意。（6）无振动，噪声小。

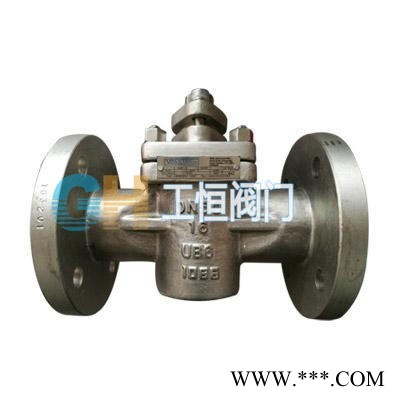

涡轮卡套式旋塞阀 概述：
①旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。
②旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。
③旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不 锈钢制成的该类阀门是食品工业和制药工的 选择。
卡套式旋塞阀X41F-150LB主要性能规范
型号 | 压力级 | 试验压力 PS(MPa) | 适用介质 | 适用温度（ ℃ ） | ||
壳体 | 密封（水） | 低压密封（气） | ||||
X41F-150(Lb)C | 150 | 3.0 | 2.2 | 0.5-0.7 | 水、蒸汽、油品等 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
X41F-150(Lb)P | 150 | 3.0 | 2.2 | 0.5-0.7 | 类 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
X41F-150(Lb)R | 150 | 3.0 | 2.2 | 0.5-0.7 | 类 | ≤150 |
300 | 7.8 | 5.6 | ||||
600 | 15.3 | 11.2 | ||||
主要执行标准
项目 | 设计 | 压力－温度基准 | 结构长度 | 法兰连接尺寸 | 试验与检验 |
标准 | ANSI B16.34.AP1600 | ANSI B 16.34 | ANSI B 16.10 | ANSI B 16.5 | API598 |
