| 加工定制 : | 是 | 型号 : | DN15-DN500 |
| 品牌 : | 美国FAWKES福克斯 | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 公称通径 : | DN15-DN500mm |
| 结构形式 : | 注油式 | 压力环境 : | 常压 |
| 工作温度 : | 低温 | 标准 : | 美标 |
| 流动方向 : | 双向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 适用介质 : | 弱酸碱介质 |

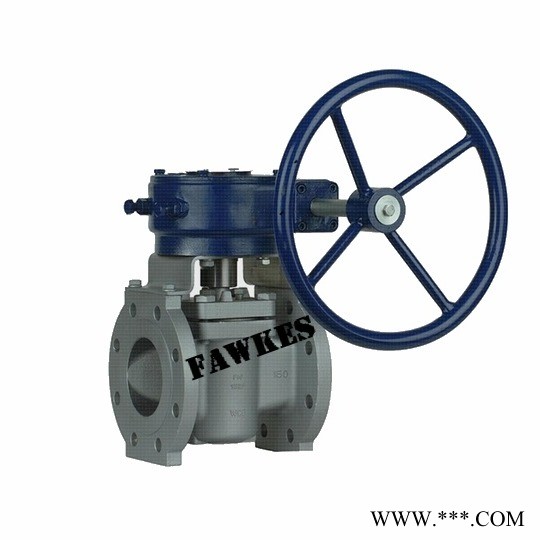

福克斯（FAWKES）进口法兰旋塞阀描述
法兰旋塞阀适用于公称压力PN1.6~16MPa，工作温度-29~350℃的燃气、石油、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
技术规范
设计标准Design standard ：API599、API6D
结构长度Face to face ：EN558F1/F4/F5、ASME B16.10
连接法兰Flangeends：EN1092、ASME B16.5
试验和检验Test&inspection：DIN 3230、API 598
福克斯（FAWKES）进口法兰旋塞阀工作原理图
结构特点
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用.适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配。满足各种工程需要
主要零部件材质
| 序号NO. | 名称Partname | 材质Material |
| 1. | 阀体Body | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 2. | 旋塞Pug | ASTM A351-CF8，CF8M，CF3，CF3M |
| 3. | 卡套Sleve（阀座Sea） | 聚四氟乙烯PTFE |
| 4. | 中道垫片Gasket | 聚四氟乙烯PTFE |
| 5. | 阀盖Cover | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 6. | 填料Packing | 聚四氟乙烯PTFE |
| 7. | 螺栓Bolt | ASTMA193-B7、304 |
| 8. | 螺母Nut | ASTMA194-2H、/3 |
| 9. | 填料压盖Gland | ASTM A216 WCB WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M |
| 10. | 调整螺Adjustinggasket | ASTM A193-B7,A320-B8,A193-B8M |
| 11. | 手柄Wrench | ASTM A105-WCB |
旋塞阀现场安装
