| 品牌 : | 惠盛/HSF | 型号 : | 耐磨排渣阀 |
| 连接形式 : | 法兰 | 主体材料 : | 铸铁 |
| 公称通径 : | 50 | 适用介质 : | 水 |
| 密封形式 : | 软密封型 | 标准 : | 1 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 1 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 订货号 : | 1 | 货号 : | 1 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |
刀型薄型闸阀采用手轮驱 动，一般为小口径阀门，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作 压力0.6MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢 闸板可防止腐蚀引起的密封泄漏。

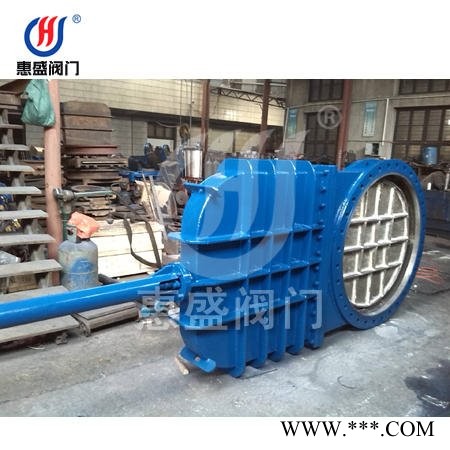

PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀
型号：PZ73X/PZ73F/PZ73H/PZ73Y口径(DN)：50～900(mm)压力(PN)：0.6～2.5(Mpa)
产品介绍
产品概述
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀采用手轮驱 动，一般为小口径阀门，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作 压力0.6MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢 闸板可防止腐蚀引起的密封泄漏。
产品标准
设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收:GB/T13927-92主要零部件材质
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀主要零部件材质
阀体、上盖
碳钢、不锈钢
阀板
不锈钢
阀杆
不锈钢
密封圈
橡胶、四氟、不锈钢、硬质合金
主要性能参数
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀主要性能参数
公称压力
PN
壳体试验
1.5XPN
密封试验
1.1XPN
工作温度
橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质
糖浆、纸浆、污水、煤浆、灰、渣水混合物
产品外形结构尺寸
PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀外形结构尺寸（mm)
公称压力
公称通径(mm）
L
D
D1
D2
H
N-M
D0
1.0
50
48
160
125
100
285
4-M16
180
65
48
180
145
120
298
4-M16
180
80
50
195
160
135
315
4-M16
220
100
50
215
180
155
365
8-M16
220
125
57
245
210
185
400
8-M16
230
150
57
280
240
210
475
8-M20
280
200
70
335
295
265
540
8-M20
360
250
70
390
350
320
630
12-M20
360
300
76
440
400
368
780
12-M20
400
350
76
500
460
429
885
16-M20
400
400
89
565
515
482
990
16-M22
400
450
89
615
565
532
1100
20-M22
530
500
114
670
620
585
1200
20-M22
530
600
114
780
725
685
1450
20-M27
600
700
130
895
940
800
1700
24-M27
600
800
130
1010
950
905
2000
24-M30
680
900
140
1110
1050
1005
2300
28-M30
680
产品外形结构尺寸图
刀型闸阀的安装注意事项
1.刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2.各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装阀门时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！声明：本文中所有文字、数据、图片均只适用于参考，PZ73X/PZ73F/PZ73H/PZ73Y型手动刀型薄型闸阀性能参数、结构尺寸参数、价格等详情
可根据要求生产气动 电动 液动 电液动等形式的刀型闸阀
惠盛阀门有限公司专业生产、销售水力控阀、多功能水泵控制阀、减压稳压阀、管力阀、微阻缓闭止回阀、流量控制阀、智能自控阀、调流调压阀、液力自动阀、消声止回阀、排泥阀、排气阀、软密封闸阀、过滤器、过滤活塞式止回阀、平衡阀等系列产品，广泛应用于水厂、电厂、大型建筑、冶金、石化、能源、医药等配水管道系统中。公司始终遵循【品质优先、用户至上、精益求精、努力开拓】的品质方针，竭诚为您提供 质的服务！本公司总经理携全体员工竭诚欢迎各位朋友前来考察、洽谈业务、诚信合作、互惠互利，共创美好未来！
厂址：浙江温州东瓯街道安丰工业区中国环球阀门集团内
Http://www.chhsv.com
订货须知
一、请您尽量把选定【阀泵】流量、扬程告诉我们，由我们帮你产品选型（详细的参数），请尽量把选定【阀门】口径、压力、材质告诉我们由我们帮你产品选型（详细的参数）。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、特殊温度及压力订货时应另行提出
