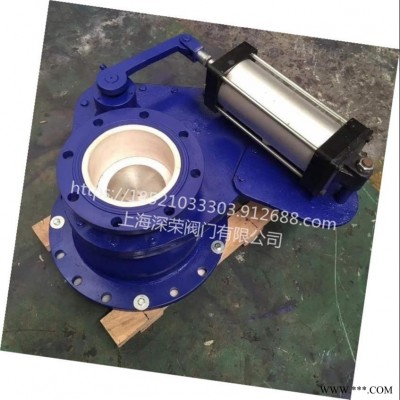

气动陶瓷圆顶阀

产品概述;

 气动陶瓷圆顶阀是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以 无接触的方式运动，目的是使阀芯与密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为全封闭回转推杆式气缸，直接 驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气，膨胀 紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。当圆顶阀开启时，橡胶密封圈排 气，圆顶阀阀芯开启，此时阀门打开。 工作原理： 　　圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保有约0.5~1.2mm的间隙，使阀芯与橡胶密封圈可以 以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为90度回转摆动气缸，通 过转轴驱动圆顶阀阀芯转动。圆顶阀的工作过程为：阀芯转动关闭后再对密封圈充气，先将密封圈排掉气，然后阀芯转动打开， 密封圈不充气 这样完成一个循环。 　　常态：阀芯处于关闭位置时，转臂上的调整螺钉压在二位三通机动滑阀的顶杆上，气源对密封圈供气，压力表上显示出作用 在密封圈上的压力。 打开状态：90°回转气缸开始动作前，先经过延时器将密封圈内的气从二位三通机动滑阀的排气孔排掉后， 此时阀芯开始转动打开，在转动过程中，阀芯与密封圈之间不接触。 　 关闭状态：在关闭的指令下，气缸开始反向动作，当阀芯转动至关闭状态后，转臂上的调整螺钉压住二位三通机动滑阀的顶 杆，然后气源经过延时器从二位三通机动滑阀的进气孔对密封圈供气。（关闭到位充气之间的时间通过调整螺钉来完成。)

圆顶阀的特点：

 ①、整个膛内无阻碍的物料流动

②、设计简单、可靠

 ③、开闭灵活，可以关断动态和静态的物料柱

 ④、规格尺寸齐全：DN50-DN300

⑤、关闭时可形成牢固的压力密封

⑥、可承受－20℃到480℃的温度

⑦、使用寿命长，维护量低

 ⑧、电厂物 产品应用： 圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈 良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种材料制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命 长。阀门开启时，料口全流通无阻挡。该阀适用介质：气体，液体，半流体及固体粉末 料输送系统正常运行，插入式密封圈寿命长达一年以上主要技术参数： 公称通径DN mm 50 80 100 150 200 250 300 工作压力MPa ≤1.0 工作温度℃ ≤200 控制气源 压力MPa 0.4～0.6 耗气量L/次 1～3 适用介质 颗粒、干灰、干粉物料等 主要零部件材料主要部件 材质 备注 阀 体 铸钢 阀 芯 42CrMo 合金钢 表面镀铬硬化处理 密封圈 特制橡胶 耐磨、耐高温、耐腐蚀 轴 套 耐磨无油轴承

工作特点：

 1. 排气圆顶阀可以切断进入压力罐的流动料流或者静止料柱，然后关闭实现密封。从而保证罐内的充填率为100％，且无须依赖 于发送罐的料位计，所以控制原理简单可靠。

 2.当处理磨琢性物料时，内嵌于圆顶阀座的可膨胀压力密封圈，保证阀门前后的工作压力差。弹性的可膨胀密封圈可以内陷物料 颗粒，避免了由于压差作用物料颗粒发生滑动，对阀座和密封圈的磨损。

3.当渣浆、散装粉末、颗粒、团块或充满气体的灰尘将磨损密封圈，导致无效密封。可膨胀密封圈对此提供了连续的磨损补偿。 压力差将加速传统的硬密封阀的磨损，可膨胀密封圈对此提供了连续的磨损补偿。

 4.热膨胀将有碍圆顶阀的连续动作；可膨胀密封圈可在-40℃至320℃温度范围内提供磨损补偿；特殊构造的圆顶阀可胜任高于此 温度范围的工作。 5.旋转中的穹形阀芯在阀体内的位移动作使密实的物料柱得以转动，被物料完全填满的圆顶阀因而能穿过塞满的物料关闭并密 封。
