| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | Z644TC |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍
工作原理：
工作时，连杆受气推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的。主要适用于火电厂干灰系统灰、渣出料的启 闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的进料启闭。具有密封性能好、耐高温、耐磨性强、启闭灵 活，无卡灰及积灰现象。该阀可完全替代圆顶阀、双闸板阀、钟罩阀、进料阀和平衡阀的作用。
零件材料：
序号 名称 材料 序号 名称 材料 1 阀体 WCB 6 中阀体 WCB 2 阀座 结构陶瓷 7 填料 柔性石墨 3 阀板 WCB+

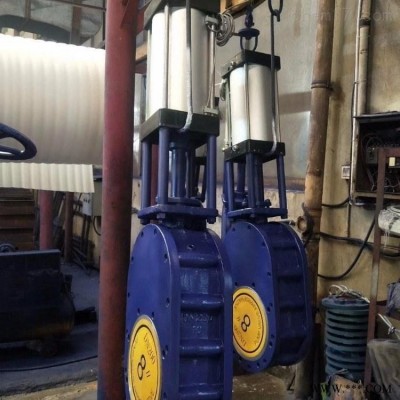

结构陶瓷 8 填料压盖 WCB 4 阀板座 WCB 9 支柱 25# 5 螺母 25# 10 气动装置 成品件 Z644TC气动陶瓷进料阀性能特点： 1. 闸板和闸杆独特的结构设计使得阀门关闭的过程中，阀板自旋。 这样就实现了阀板同阀座的自吻合密封和阀板的均匀磨损， 在具有研磨性物料的介质中可实现持久的密封性能。启闭灵活，密封可靠
2. 腔体的设计彻底避免了卡塞的问题 ，适用于仓泵或省煤器进料阀、库顶切换阀
3. 气动执行机构公称压力为0.4-0.6Mpa，阀门公称压力为1MPa
4. 能满足多种安装方式和传动装置，手动，气动，电动。采用气动传动方式，非标可定制
5. 大于20万次粉煤灰中的静态试验，密封可靠。闸板、闸座和通流部位，使用了高性能的结构陶瓷制造，耐磨损、寿命长。
产品应用： 气动陶瓷进料阀适用于发电厂干灰系统、仓泵出料输送，也可用矿山、造纸、化工、等各类有磨损的干粉尘、水例如(灰渣水)等 介质，在管道上作启闭之用。公称压力1.0MPa，适应温度 ≤200℃，气源压力0.6-0.8MPa。本阀门关闭后任何方向全部密封。阀 体中间体采用WCB铸钢件或不锈钢铸件。
